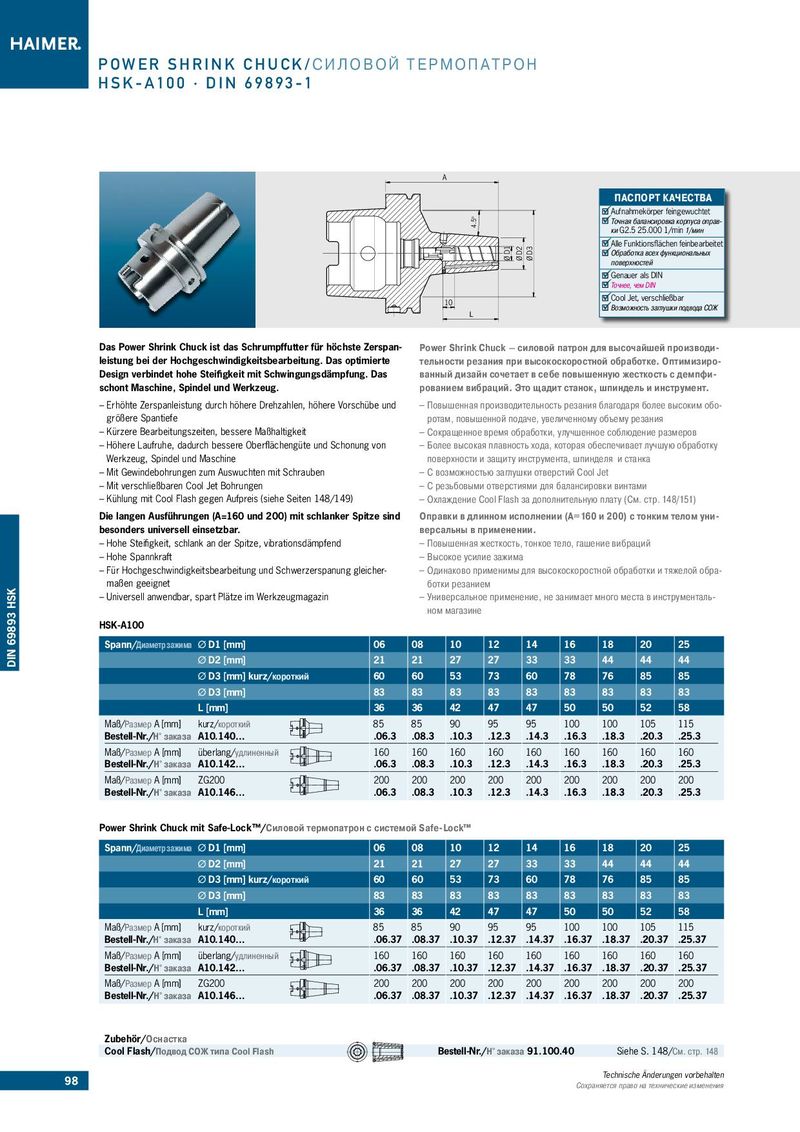

Каталог Haimer инструментальные оправки - страница 98

POWER SHRINK CHUCK/СИЛОВОЙ ТЕРМОПАТРОН HSK-A100 · DIN 69893-1 A ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet 4.5° Точная балансировка корпуса оправ- ки G2.5 25.000 1/min 1/мин Ø D1 Ø D2 Ø D3 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее, чем DIN 10 Cool Jet, verschließbar Возможность заглушки подвода СОЖ L Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan- Power Shrink Chuck – силовой патрон для высочайшей производи- leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte тельности резания при высокоскоростной обработке. Оптимизиро- Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das ванный дизайн сочетает в себе повышенную жесткость с демпфи- schont Maschine, Spindel und Werkzeug. рованием вибраций. Это щадит станок, шпиндель и инструмент. ––Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und ––Повышенная производительность резания благодаря более высоким обо- größere Spantiefe ротам, повышенной подаче, увеличенному объему резания ––Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit ––Сокращенное время обработки, улучшенное соблюдение размеров ––Höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von ––Более высокая плавность хода, которая обеспечивает лучшую обработку Werkzeug, Spindel und Maschine поверхности и защиту инструмента, шпинделя и станка ––Mit Gewindebohrungen zum Auswuchten mit Schrauben ––С возможностью заглушки отверстий Cool Jet ––Mit verschließbaren Cool Jet Bohrungen ––С резьбовыми отверстиями для балансировки винтами ––Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) ––Охлаждение Cool Flash за дополнительную плату (См. cтр. 148/151) Die langen Ausführungen (A=160 und 200) mit schlanker Spitze sind Оправки в длинном исполнении (A=160 и 200) с тонким телом уни- besonders universell einsetzbar. версальны в применении. ––Hohe Steifigkeit, schlank an der Spitze, vibrationsdämpfend ––Повышенная жесткость, тонкое тело, гашение вибраций ––Hohe Spannkraft ––Высокое усилие зажима ––Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher­ ––Одинаково применимы для высокоскоростной обработки и тяжелой обра- DIN 69893 HSK maßen geeignet ботки резанием ––Universell anwendbar, spart Plätze im Werkzeugmagazin ––Универсальное применение, не занимает много места в инструменталь- ном магазине HSK-A100 Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 Ø D2 [mm] 21 21 27 27 33 33 44 44 44 Ø D3 [mm] kurz/короткий 60 60 53 73 60 78 76 85 85 Ø D3 [mm] 83 83 83 83 83 83 83 83 83 L [mm] 36 36 42 47 47 50 50 52 58 Maß/Размер A [mm] kurz/короткий 85 85 90 95 95 100 100 105 115 Bestell-Nr./Н° заказа A10.140… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 160 160 160 Bestell-Nr./Н° заказа A10.142… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 Maß/Размер A [mm] ZG200 200 200 200 200 200 200 200 200 200 Bestell-Nr./Н° заказа A10.146… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 Power Shrink Chuck mit Safe-Lock™/Силовой термопатрон с системой Safe-Lock™ Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 Ø D2 [mm] 21 21 27 27 33 33 44 44 44 Ø D3 [mm] kurz/короткий 60 60 53 73 60 78 76 85 85 Ø D3 [mm] 83 83 83 83 83 83 83 83 83 L [mm] 36 36 42 47 47 50 50 52 58 Maß/Размер A [mm] kurz/короткий 85 85 90 95 95 100 100 105 115 Bestell-Nr./Н° заказа A10.140… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 160 160 160 Bestell-Nr./Н° заказа A10.142… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 Maß/Размер A [mm] ZG200 200 200 200 200 200 200 200 200 200 Bestell-Nr./Н° заказа A10.146… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 Zubehör/Оснастка Cool Flash/Подвод СОЖ типа Cool Flash Bestell-Nr./Н° заказа 91.100.40 Siehe S. 148/См. cтр. 148 98 Technische Änderungen vorbehalten Сохраняется право на технические изменения
