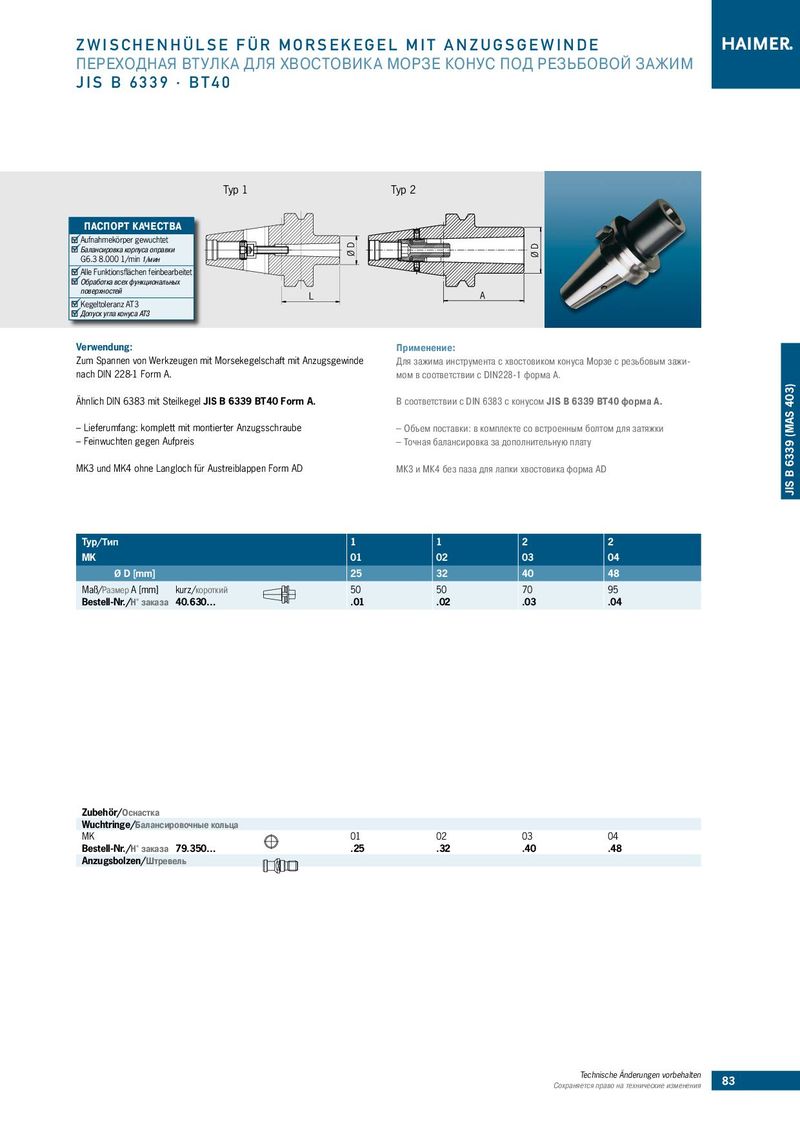

ZWISCHENHÜLSE FÜR MORSEKEGEL MIT ANZUGSGEWINDE ПЕРЕХОДНАЯ ВТУЛКА ДЛЯ ХВОСТОВИКА МОРЗЕ КОНУС ПОД РЕЗЬБОВОЙ ЗАЖИМ JIS B 6339 · BT40 Typ 1 Typ 2 ПАСПОРТ КАЧЕСТВА Aufnahmekörper gewuchtet ØD ØD Балансировка корпуса оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей L A Kegeltoleranz AT3 Допуск угла конуса АТ3 Verwendung: Применение: Zum Spannen von Werkzeugen mit Morsekegelschaft mit Anzugsgewinde Для зажима инструмента с хвостовиком конуса Морзе с резьбовым зажи- nach DIN 228-1 Form A. мом в соответствии с DIN228-1 форма А. Ähnlich DIN 6383 mit Steilkegel JIS B 6339 BT40 Form A. В соответствии с DIN 6383 с конусом JIS B 6339 BT40 форма A. JIS B 6339 (MAS 403) ––Lieferumfang: komplett mit montierter Anzugsschraube ––Объем поставки: в комплекте со встроенным болтом для затяжки ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату MK3 und MK4 ohne Langloch für Austreiblappen Form AD МК3 и МК4 без паза для лапки хвостовика форма AD Typ/Тип 1 1 2 2 MK 01 02 03 04 Ø D [mm] 25 32 40 48 Maß/Размер A [mm] kurz/короткий 50 50 70 95 Bestell-Nr./Н° заказа 40.630… .01 .02 .03 .04 Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 01 02 03 04 Bestell-Nr./Н° заказа 79.350… .25 .32 .40 .48 Anzugsbolzen/Штревель Technische Änderungen vorbehalten 83 Сохраняется право на технические изменения
