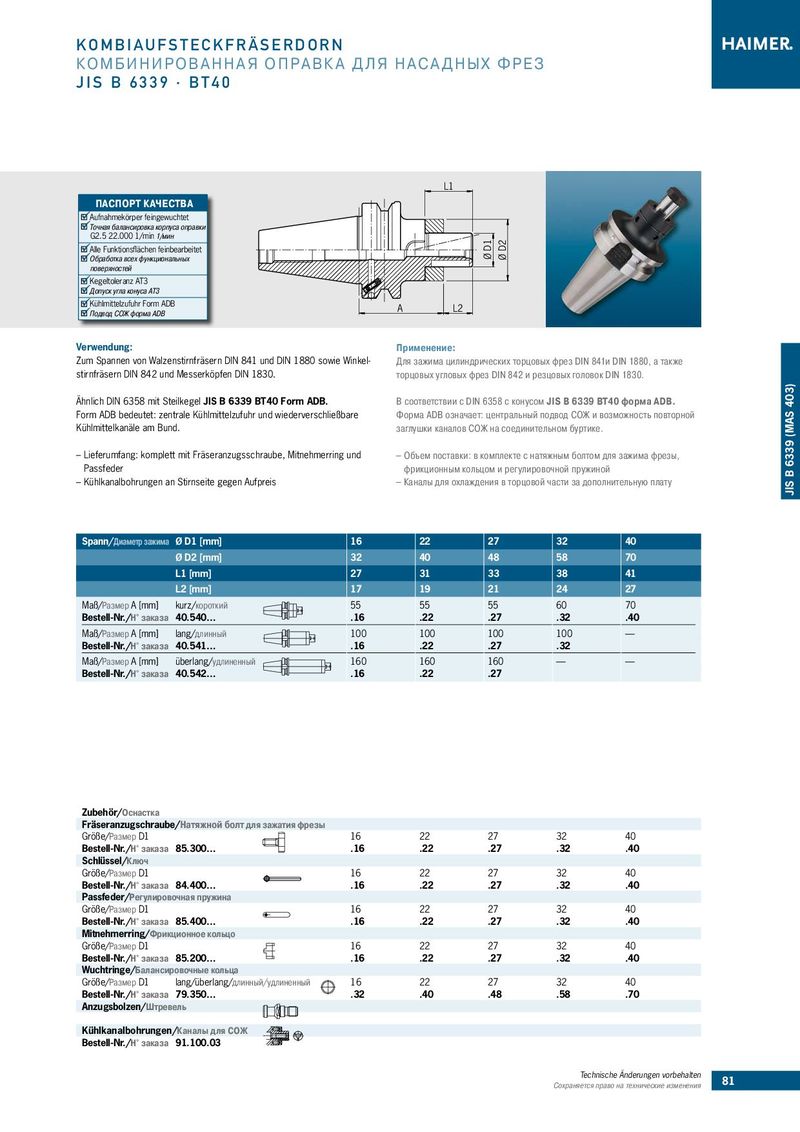

Каталог Haimer инструментальные оправки - страница 81

KOMBIAUFSTECKFRÄSERDORN КОМБИНИРОВАННАЯ ОПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ JIS B 6339 · BT40 L1 ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Ø D1 Ø D2 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB A L2 Подвод СОЖ форма ADB Verwendung: Применение: Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkel- Для зажима цилиндрических торцовых фрез DIN 841и DIN 1880, а также stirnfräsern DIN 842 und Messerköpfen DIN 1830. торцовых угловых фрез DIN 842 и резцовых головок DIN 1830. Ähnlich DIN 6358 mit Steilkegel JIS B 6339 BT40 Form ADB. В соответствии с DIN 6358 с конусом JIS B 6339 BT40 форма ADB. JIS B 6339 (MAS 403) Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: центральный подвод СОЖ и возможность повторной Kühlmittelkanäle am Bund. заглушки каналов СОЖ на соединительном буртике. ––Lieferumfang: komplett mit Fräseranzugsschraube, Mitnehmerring und ––Объем поставки: в комплекте с натяжным болтом для зажима фрезы, Passfeder фрикционным кольцом и регулировочной пружиной ––Kühlkanalbohrungen an Stirnseite gegen Aufpreis ––Каналы для охлаждения в торцовой части за дополнительную плату Spann/Диаметр зажима Ø D1 [mm] 16 22 27 32 40 Ø D2 [mm] 32 40 48 58 70 L1 [mm] 27 31 33 38 41 L2 [mm] 17 19 21 24 27 Maß/Размер A [mm] kurz/короткий 55 55 55 60 70 Bestell-Nr./Н° заказа 40.540… .16 .22 .27 .32 .40 Maß/Размер A [mm] lang/длинный 100 100 100 100 — Bestell-Nr./Н° заказа 40.541… .16 .22 .27 .32 Maß/Размер A [mm] überlang/удлиненный 160 160 160 — — Bestell-Nr./Н° заказа 40.542… .16 .22 .27 Zubehör/Оснастка Fräseranzugschraube/Натяжной болт для зажатия фрезы Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 85.300… .16 .22 .27 .32 .40 Schlüssel/Ключ Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 84.400… .16 .22 .27 .32 .40 Passfeder/Регулировочная пружина Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 85.400… .16 .22 .27 .32 .40 Mitnehmerring/Фрикционное кольцо Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 85.200… .16 .22 .27 .32 .40 Wuchtringe/Балансировочные кольца Größe/Размер D1 lang/überlang/длинный/удлиненный 16 22 27 32 40 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 .58 .70 Anzugsbolzen/Штревель Kühlkanalbohrungen/Каналы для СОЖ Bestell-Nr./Н° заказа 91.100.03 Technische Änderungen vorbehalten 81 Сохраняется право на технические изменения
