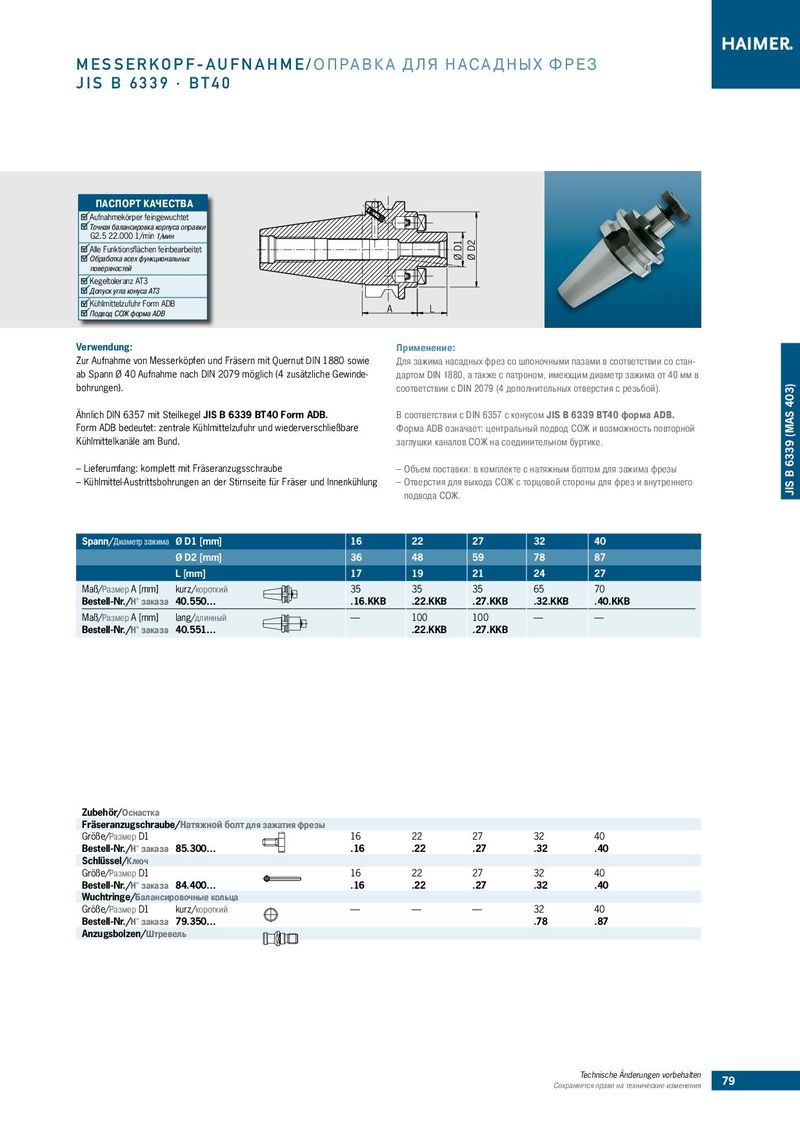

MESSERKOPF-AUFNAHME/ОПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ JIS B 6339 · BT40 ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Ø D1 Ø D2 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB A L Подвод СОЖ форма ADB Verwendung: Применение: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880 sowie Для зажима насадных фрез со шпоночными пазами в соответствии со стан- ab Spann Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewinde- дартом DIN 1880, а также с патроном, имеющим диаметр зажима от 40 мм в bohrungen). соответствии с DIN 2079 (4 дополнительных отверстия с резьбой). JIS B 6339 (MAS 403) Ähnlich DIN 6357 mit Steilkegel JIS B 6339 BT40 Form ADB. В соответствии с DIN 6357 с конусом JIS B 6339 BT40 форма ADB. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: центральный подвод СОЖ и возможность повторной Kühlmittelkanäle am Bund. заглушки каналов СОЖ на соединительном буртике. ––Lieferumfang: komplett mit Fräseranzugsschraube ––Объем поставки: в комплекте с натяжным болтом для зажима фрезы ––Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung ––Отверстия для выхода СОЖ с торцовой стороны для фрез и внутреннего подвода СОЖ. Spann/Диаметр зажима Ø D1 [mm] 16 22 27 32 40 Ø D2 [mm] 36 48 59 78 87 L [mm] 17 19 21 24 27 Maß/Размер A [mm] kurz/короткий 35 35 35 65 70 Bestell-Nr./Н° заказа 40.550… .16.KKB .22.KKB .27.KKB .32.KKB .40.KKB Maß/Размер A [mm] lang/длинный — 100 100 — — Bestell-Nr./Н° заказа 40.551… .22.KKB .27.KKB Zubehör/Оснастка Fräseranzugschraube/Натяжной болт для зажатия фрезы Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 85.300… .16 .22 .27 .32 .40 Schlüssel/Ключ Größe/Размер D1 16 22 27 32 40 Bestell-Nr./Н° заказа 84.400… .16 .22 .27 .32 .40 Wuchtringe/Балансировочные кольца Größe/Размер D1 kurz/короткий — — — 32 40 Bestell-Nr./Н° заказа 79.350… .78 .87 Anzugsbolzen/Штревель Technische Änderungen vorbehalten 79 Сохраняется право на технические изменения
