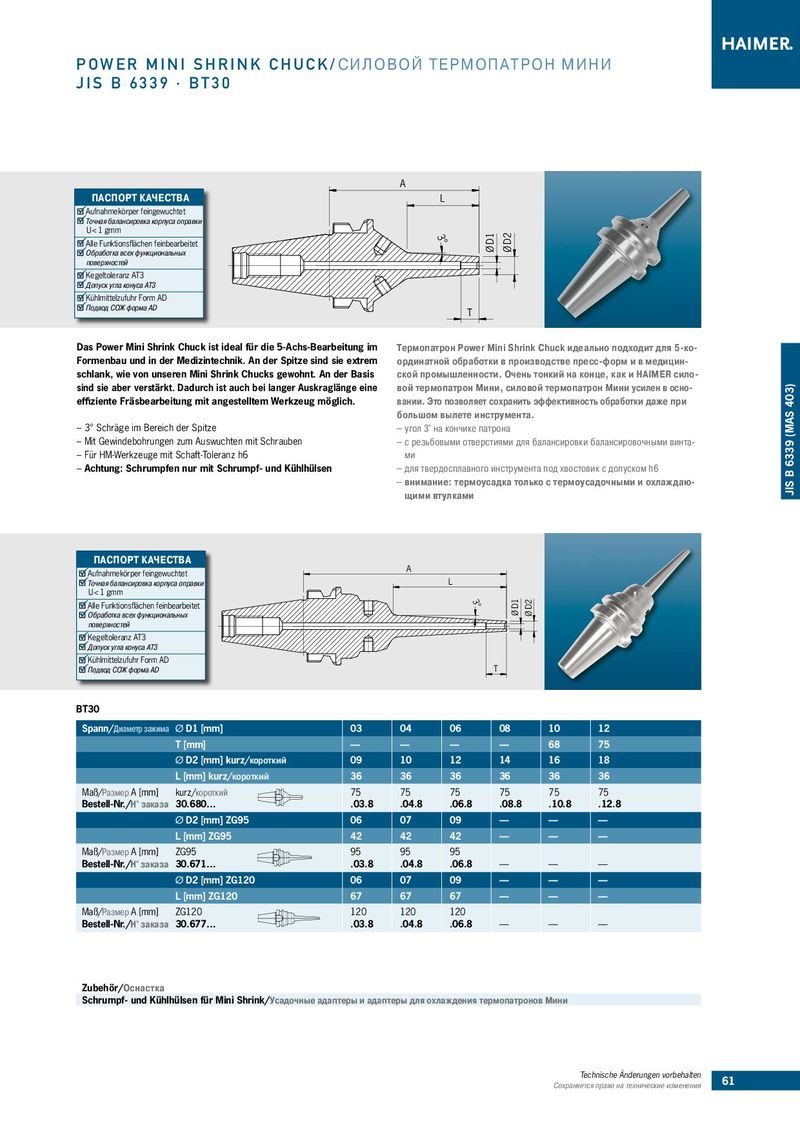

POWER MINI SHRINK CHUCK/СИЛОВОЙ ТЕРМОПАТРОН МИНИ JIS B 6339 · BT30 A ПАСПОРТ КАЧЕСТВА L Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Ø D1 Ø D2 Alle Funktionsflächen feinbearbeitet 3° Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form AD Подвод СОЖ форма AD T Das Power Mini Shrink Chuck ist ideal für die 5-Achs-Bearbeitung im Термопатрон Power Mini Shrink Chuck идеально подходит для 5-ко- Formenbau und in der Medizintechnik. An der Spitze sind sie extrem ординатной обработки в производстве пресс-форм и в медицин- schlank, wie von unseren Mini Shrink Chucks gewohnt. An der Basis ской промышленности. Очень тонкий на конце, как и HAIMER сило- sind sie aber verstärkt. Dadurch ist auch bei langer Auskraglänge eine вой термопатрон Мини, силовой термопатрон Мини усилен в осно- JIS B 6339 (MAS 403) effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich. вании. Это позволяет сохранить эффективность обработки даже при большом вылете инструмента. ––3° Schräge im Bereich der Spitze ––угол 3° на кончике патрона ––Mit Gewindebohrungen zum Auswuchten mit Schrauben ––с резьбовыми отверстиями для балансировки балансировочными винта- ––Für HM-Werkzeuge mit Schaft-Toleranz h6 ми ––Achtung: Schrumpfen nur mit Schrumpf- und Kühlhülsen ––для твердосплавного инструмента под хвостовик с допуском h6 ––внимание: термоусадка только с термоусадочными и охлаждаю- щими втулками ПАСПОРТ КАЧЕСТВА A Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки L U < 1 gmm Alle Funktionsflächen feinbearbeitet 3° Ø D1 Ø D2 Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form AD Подвод СОЖ форма AD T BT30 Spann/Диаметр зажима Ø D1 [mm] 03 04 06 08 10 12 T [mm] — — — — 68 75 Ø D2 [mm] kurz/короткий 09 10 12 14 16 18 L [mm] kurz/короткий 36 36 36 36 36 36 Maß/Размер A [mm] kurz/короткий 75 75 75 75 75 75 Bestell-Nr./Н° заказа 30.680… .03.8 .04.8 .06.8 .08.8 .10.8 .12.8 Ø D2 [mm] ZG95 06 07 09 — — — L [mm] ZG95 42 42 42 — — — Maß/Размер A [mm] ZG95 95 95 95 Bestell-Nr./Н° заказа 30.671… .03.8 .04.8 .06.8 — — — Ø D2 [mm] ZG120 06 07 09 — — — L [mm] ZG120 67 67 67 — — — Maß/Размер A [mm] ZG120 120 120 120 Bestell-Nr./Н° заказа 30.677… .03.8 .04.8 .06.8 — — — Zubehör/Оснастка Schrumpf- und Kühlhülsen für Mini Shrink/Усадочные адаптеры и адаптеры для охлаждения термопатронов Мини Technische Änderungen vorbehalten 61 Сохраняется право на технические изменения
