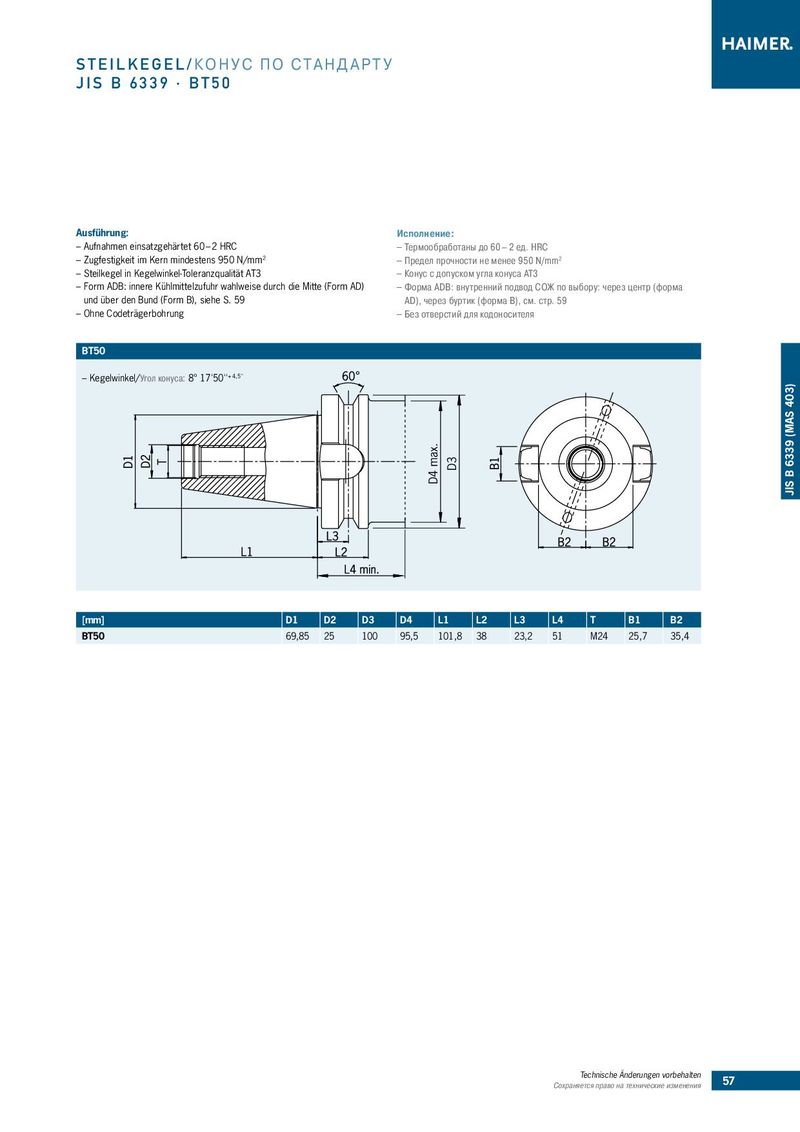

STEILKEGEL/КОНУС ПО С ТА НД АРТ У JIS B 6339 · BT50 Ausführung: Исполнение: ––Aufnahmen einsatzgehärtet 60 – 2 HRC ––Термообработаны до 60 – 2 ед. HRC ––Zugfestigkeit im Kern mindestens 950 N/mm2 ––Предел прочности не менее 950 N/mm2 ––Steilkegel in Kegelwinkel-Toleranzqualität AT3 ––Конус с допуском угла конуса AT3 ––Form ADB: innere Kühlmittelzufuhr wahlweise durch die Mitte (Form AD) ––Форма ADB: внутренний подвод СОЖ по выбору: через центр (форма und über den Bund (Form B), siehe S. 59 AD), через буртик (форма В), см. стр. 59 ––Ohne Codeträgerbohrung ––Без отверстий для кодоносителя BT50 ––Kegelwinkel/Угол конуса: 8° 17'50''+ 4,5'' 403) (MAS D4 max. D3 JIS B 6339 [mm] D1 D2 D3 D4 L1 L2 L3 L4 T B1 B2 BT50 69,85 25 100 95,5 101,8 38 23,2 51 M24 25,7 35,4 Technische Änderungen vorbehalten 57 Сохраняется право на технические изменения
