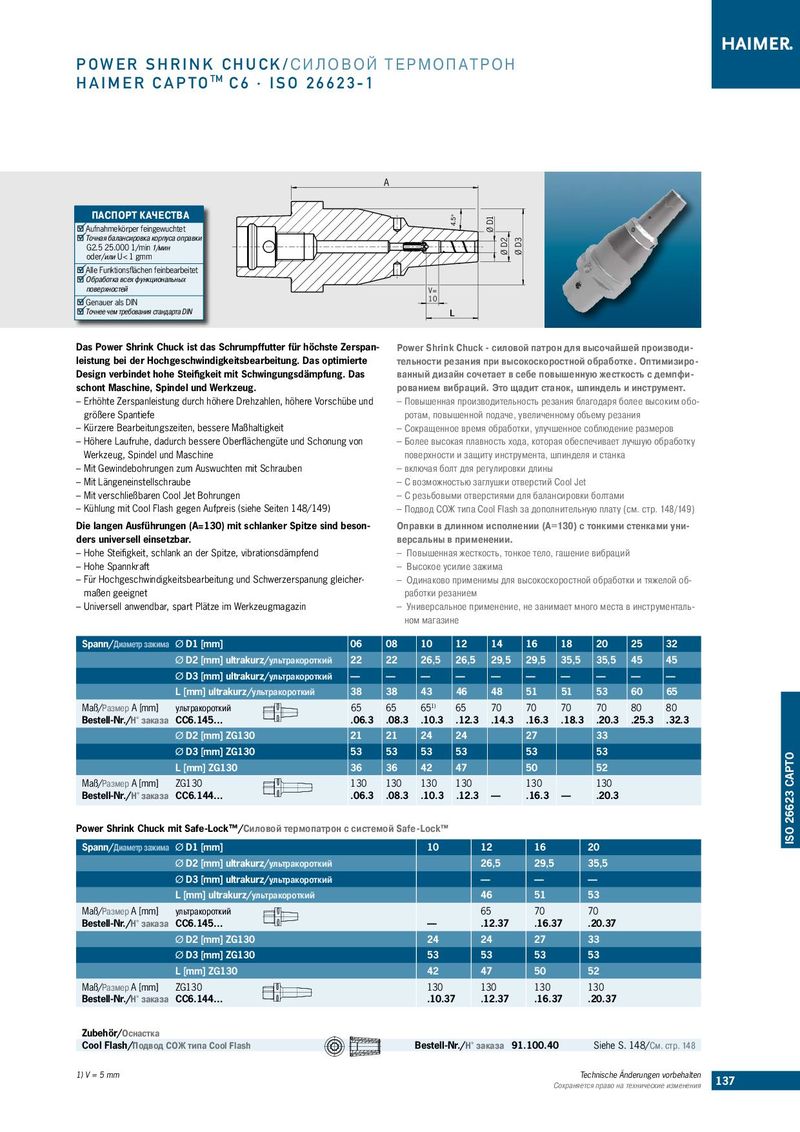

Каталог Haimer инструментальные оправки - страница 137

POWER SHRINK CHUCK/СИЛОВОЙ ТЕРМОПАТРОН HAIMER C A P T O TM C6 · ISO 26623-1 A ПАСПОРТ КАЧЕСТВА 4.5° Ø D1 Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки Ø D2 Ø D3 G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей V= Genauer als DIN 10 Точнее чем требования стандарта DIN L Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan- Power Shrink Chuck - силовой патрон для высочайшей производи- leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte тельности резания при высокоскоростной обработке. Оптимизиро- Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das ванный дизайн сочетает в себе повышенную жесткость с демпфи- schont Maschine, Spindel und Werkzeug. рованием вибраций. Это щадит станок, шпиндель и инструмент. ––Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und ––Повышенная производительность резания благодаря более высоким обо- größere Spantiefe ротам, повышенной подаче, увеличенному объему резания ––Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit ––Cокращенное время обработки, улучшенное соблюдение размеров ––Höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von ––Более высокая плавность хода, которая обеспечивает лучшую обработку Werkzeug, Spindel und Maschine поверхности и защиту инструмента, шпинделя и станка ––Mit Gewindebohrungen zum Auswuchten mit Schrauben ––включая болт для регулировки длины ––Mit Längeneinstellschraube ––C возможностью заглушки отверстий Cool Jet ––Mit verschließbaren Cool Jet Bohrungen ––C резьбовыми отверстиями для балансировки болтами ––Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) ––Подвод СОЖ типа Cool Flash за дополнительную плату (cм. cтр. 148/149) Die langen Ausführungen (A=130) mit schlanker Spitze sind beson- Оправки в длинном исполнении (A=130) c тонкими стенками уни- ders universell einsetzbar. версальны в применении. ––Hohe Steifigkeit, schlank an der Spitze, vibrationsdämpfend –– Повышенная жесткость, тонкое тело, гашение вибраций ––Hohe Spannkraft –– Высокое усилие зажима ––Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher­ –– Одинаково применимы для высокоскоростной обработки и тяжелой об- maßen geeignet работки резанием ––Universell anwendbar, spart Plätze im Werkzeugmagazin –– Универсальное применение, не занимает много места в инструменталь- ном магазине Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] ultrakurz/ультракороткий 22 22 26,5 26,5 29,5 29,5 35,5 35,5 45 45 Ø D3 [mm] ultrakurz/ультракороткий — — — — — — — — — — L [mm] ultrakurz/ультракороткий 38 38 43 46 48 51 51 53 60 65 Maß/Размер A [mm] ультракороткий 65 65 651) 65 70 70 70 70 80 80 Bestell-Nr./Н° заказа CC6.145… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 .32.3 Ø D2 [mm] ZG130 21 21 24 24 27 33 Ø D3 [mm] ZG130 53 53 53 53 53 53 ISO 26623 CAPTO L [mm] ZG130 36 36 42 47 50 52 Maß/Размер A [mm] ZG130 130 130 130 130 130 130 Bestell-Nr./Н° заказа CC6.144… .06.3 .08.3 .10.3 .12.3 — .16.3 — .20.3 Power Shrink Chuck mit Safe-Lock™/Силовой термопатрон с системой Safe-Lock™ Spann/Диаметр зажима Ø D1 [mm] 10 12 16 20 Ø D2 [mm] ultrakurz/ультракороткий 26,5 29,5 35,5 Ø D3 [mm] ultrakurz/ультракороткий — — — L [mm] ultrakurz/ультракороткий 46 51 53 Maß/Размер A [mm] ультракороткий 65 70 70 Bestell-Nr./Н° заказа CC6.145… — .12.37 .16.37 .20.37 Ø D2 [mm] ZG130 24 24 27 33 Ø D3 [mm] ZG130 53 53 53 53 L [mm] ZG130 42 47 50 52 Maß/Размер A [mm] ZG130 130 130 130 130 Bestell-Nr./Н° заказа CC6.144… .10.37 .12.37 .16.37 .20.37 Zubehör/Оснастка Cool Flash/Подвод СОЖ типа Cool Flash Bestell-Nr./Н° заказа 91.100.40 Siehe S. 148/См. cтр. 148 1) V= 5 mm Technische Änderungen vorbehalten 137 Сохраняется право на технические изменения
