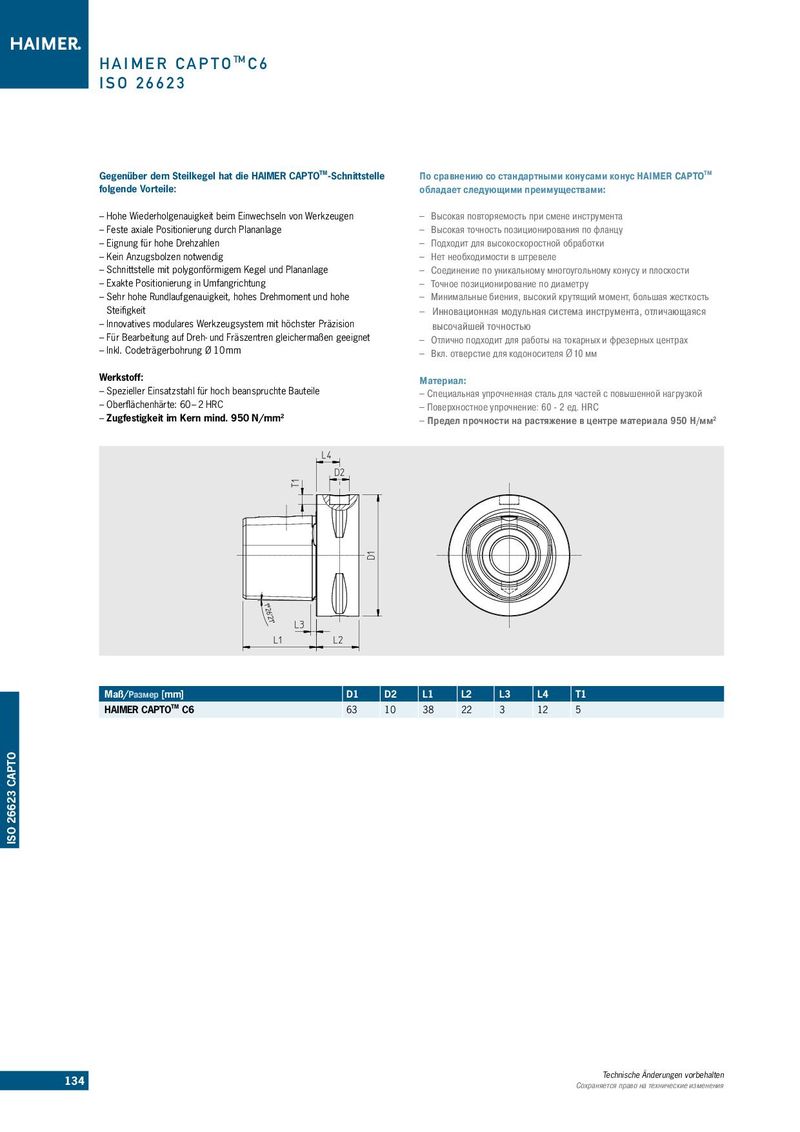

Каталог Haimer инструментальные оправки - страница 134

HAIMER C A P T O TM C 6 ISO 26623 Gegenüber dem Steilkegel hat die HAIMER CAPTOTM-Schnittstelle По сравнению со стандартными конусами конус HAIMER CAPTOTM folgende Vorteile: обладает следующими преимуществами: ––Hohe Wiederholgenauigkeit beim Einwechseln von Werkzeugen –– Высокая повторяемость при смене инструмента ––Feste axiale Positionierung durch Plananlage –– Высокая точность позиционирования по фланцу ––Eignung für hohe Drehzahlen –– Подходит для высокоскоростной обработки ––Kein Anzugsbolzen notwendig –– Нет необходимости в штревеле ––Schnittstelle mit polygonförmigem Kegel und Plananlage – Соединение по уникальному многоугольному конусу и плоскости ––Exakte Positionierung in Umfangrichtung – Точное позиционирование по диаметру ––Sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe – Минимальные биения, высокий крутящий момент, большая жесткость Steifigkeit – Инновационная модульная система инструмента, отличающаяся ––Innovatives modulares Werkzeugsystem mit höchster Präzision высочайшей точностью ––Für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet – Отлично подходит для работы на токарных и фрезерных центрах ––Inkl. Codeträgerbohrung Ø 10 mm – Вкл. отверстие для кодоносителя Ø 10 мм Werkstoff: Материал: ––Spezieller Einsatzstahl für hoch beanspruchte Bauteile ––Специальная упрочненная сталь для частей с повышенной нагрузкой ––Oberflächenhärte: 60 – 2 HRC ––Поверхностное упрочнение: 60 - 2 ед. HRC ––Zugfestigkeit im Kern mind. 950 N/mm2 ––Предел прочности на растяжение в центре материала 950 Н/мм2 Maß/Размер [mm] D1 D2 L1 L2 L3 L4 T1 HAIMER CAPTOTM C6 63 10 38 22 3 12 5 ISO 26623 CAPTO 134 Technische Änderungen vorbehalten Сохраняется право на технические изменения
