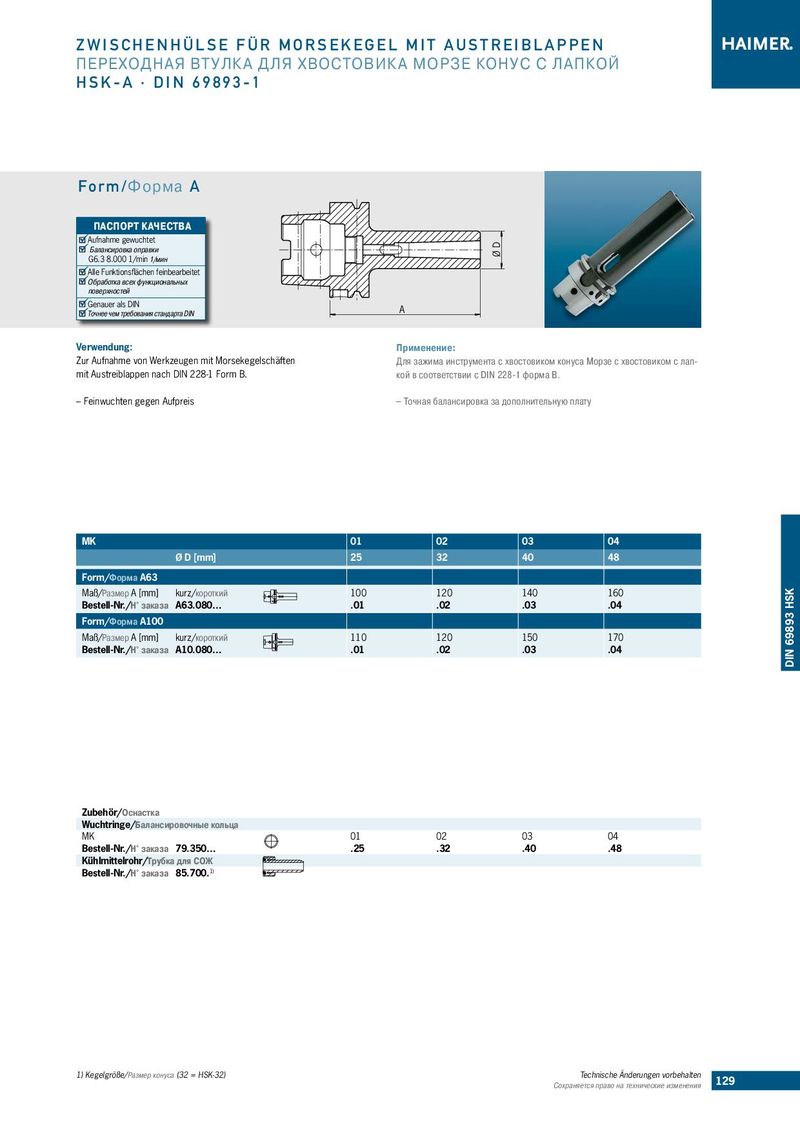

ZWISCHENHÜLSE FÜR MORSEKEGEL MIT AUSTREIBLAPPEN ПЕРЕХОДНАЯ ВТУЛКА ДЛЯ ХВОСТОВИКА МОРЗЕ КОНУС С ЛАПКОЙ HSK-A · DIN 69893-1 Form/Форма A ПАСПОРТ КАЧЕСТВА Aufnahme gewuchtet ØD Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN A Точнее чем требования стандарта DIN Verwendung: Применение: Zur Aufnahme von Werkzeugen mit Morsekegelschäften Для зажима инструмента с хвостовиком конуса Морзе с хвостовиком с лап- mit Austreiblappen nach DIN 228-1 Form B. кой в соответствии с DIN 228-1 форма В. ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату MK 01 02 03 04 Ø D [mm] 25 32 40 48 Form/Форма A63 Maß/Размер A [mm] kurz/короткий 100 120 140 160 DIN 69893 HSK Bestell-Nr./Н° заказа A63.080… .01 .02 .03 .04 Form/Форма A100 Maß/Размер A [mm] kurz/короткий 110 120 150 170 Bestell-Nr./Н° заказа A10.080… .01 .02 .03 .04 Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 01 02 03 04 Bestell-Nr./Н° заказа 79.350… .25 .32 .40 .48 Kühlmittelrohr/Трубка для СОЖ Bestell-Nr./Н° заказа 85.700.1) 1) Kegelgröße/Размер конуса (32 = HSK-32) Technische Änderungen vorbehalten 129 Сохраняется право на технические изменения
