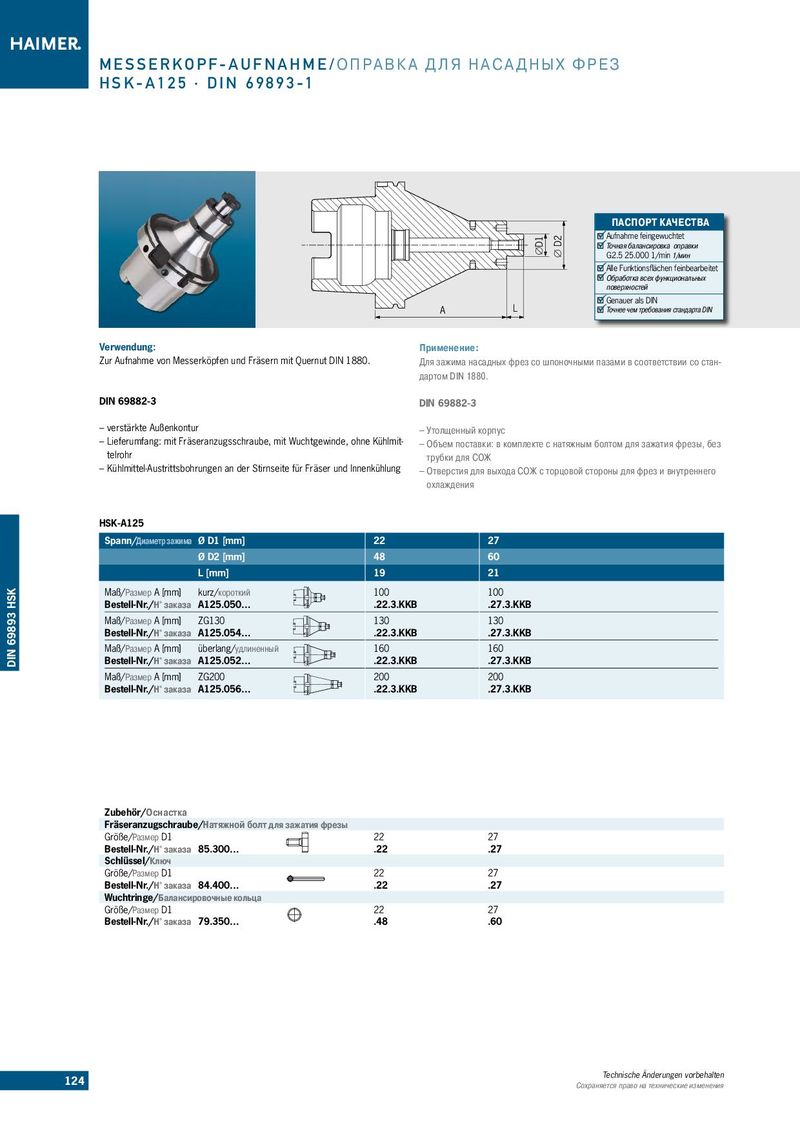

MESSERKOPF-AUFNAHME/ОПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ HSK-A125 · DIN 69893-1 ПАСПОРТ КАЧЕСТВА ØD1 Ø D2 Aufnahme feingewuchtet Точная балансировка оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей L Genauer als DIN A Точнее чем требования стандарта DIN Verwendung: Применение: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880. Для зажима насадных фрез со шпоночными пазами в соответствии со стан- дартом DIN 1880. DIN 69882-3 DIN 69882-3 ––verstärkte Außenkontur – Утолщенный корпус ––Lieferumfang: mit Fräseranzugsschraube, mit Wuchtgewinde, ohne Kühlmit- ––Объем поставки: в комплекте с натяжным болтом для зажатия фрезы, без telrohr трубки для СОЖ ––Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung ––Отверстия для выхода СОЖ с торцовой стороны для фрез и внутреннего охлаждения HSK-A125 Spann/Диаметр зажима Ø D1 [mm] 22 27 Ø D2 [mm] 48 60 L [mm] 19 21 DIN 69893 HSK Maß/Размер A [mm] kurz/короткий 100 100 Bestell-Nr./Н° заказа A125.050… .22.3.KKB .27.3.KKB Maß/Размер A [mm] ZG130 130 130 Bestell-Nr./Н° заказа A125.054… .22.3.KKB .27.3.KKB Maß/Размер A [mm] überlang/удлиненный 160 160 Bestell-Nr./Н° заказа A125.052… .22.3.KKB .27.3.KKB Maß/Размер A [mm] ZG200 200 200 Bestell-Nr./Н° заказа A125.056… .22.3.KKB .27.3.KKB Zubehör/Оснастка Fräseranzugschraube/Натяжной болт для зажатия фрезы Größe/Размер D1 22 27 Bestell-Nr./Н° заказа 85.300… .22 .27 Schlüssel/Ключ Größe/Размер D1 22 27 Bestell-Nr./Н° заказа 84.400… .22 .27 Wuchtringe/Балансировочные кольца Größe/Размер D1 22 27 Bestell-Nr./Н° заказа 79.350… .48 .60 124 Technische Änderungen vorbehalten Сохраняется право на технические изменения
