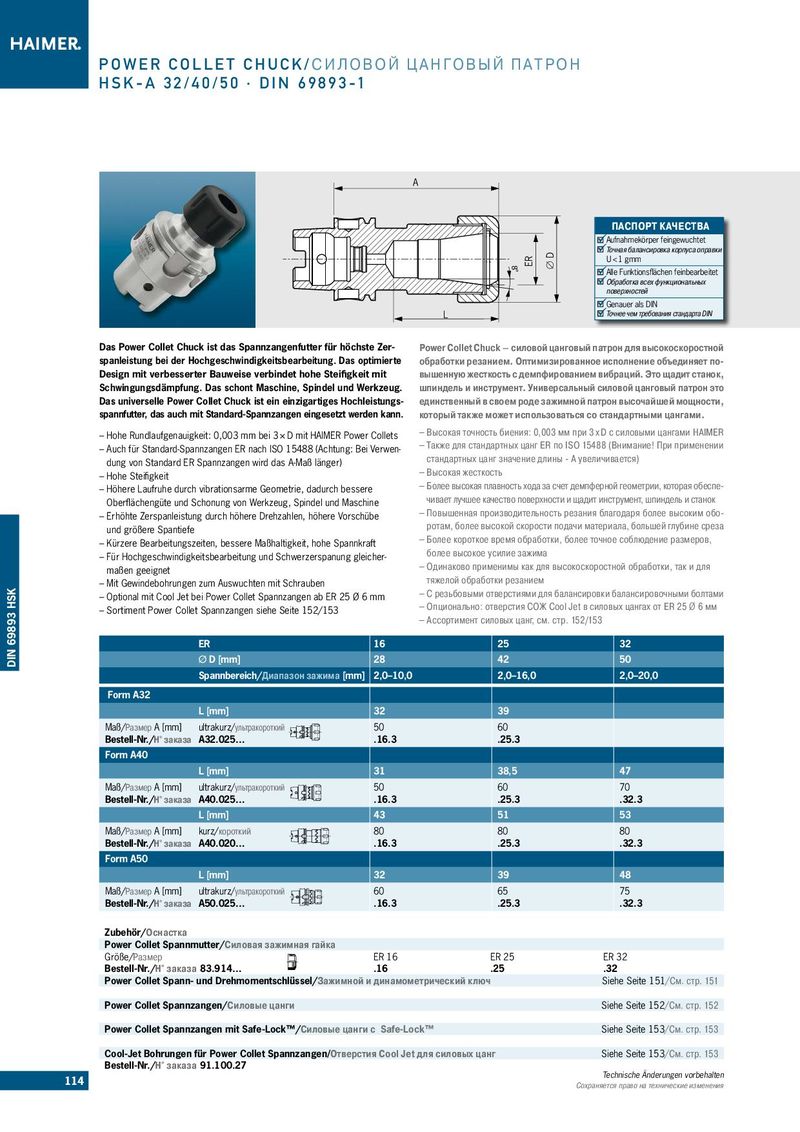

POWER COLLET CHUCK/СИЛОВОЙ ЦАНГОВЫЙ ПАТРОН HSK-A 32/40/50 · DIN 69893-1 A ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet ØD Точная балансировка корпуса оправки ER U < 1 gmm 8° Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN L Точнее чем требования стандарта DIN Das Power Collet Chuck ist das Spannzangenfutter für höchste Zer- Power Collet Chuck – силовой цанговый патрон для высокоскоростной spanleistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte обработки резанием. Оптимизированное исполнение объединяет по- Design mit verbesserter Bauweise verbindet hohe Steifigkeit mit вышенную жесткость с демпфированием вибраций. Это щадит станок, Schwingungsdämpfung. Das schont Maschine, Spindel und Werkzeug. шпиндель и инструмент. Универсальный силовой цанговый патрон это Das universelle Power Collet Chuck ist ein einzigartiges Hochleistungs- единственный в своем роде зажимной патрон высочайшей мощности, spannfutter, das auch mit Standard-Spannzangen eingesetzt werden kann. который также может использоваться со стандартными цангами. ––Hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × D mit HAIMER Power Collets ––Высокая точность биения: 0,003 мм при 3 x D с силовыми цангами HAIMER ––Auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwen- ––Также для стандартных цанг ER по ISO 15488 (Внимание! При применении dung von Standard ER Spannzangen wird das A-Maß länger) стандартных цанг значение длины - А увеличивается) ––Hohe Steifigkeit ––Высокая жесткость ––Höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere ––Более высокая плавность хода за счет демпферной геометрии, которая обеспе- Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine чивает лучшее качество поверхности и щадит инструмент, шпиндель и станок ––Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe ––Повышенная производительность резания благодаря более высоким обо- und größere Spantiefe ротам, более высокой скорости подачи материала, большей глубине среза ––Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit, hohe Spannkraft ––Более короткое время обработки, более точное соблюдение размеров, ––Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher­ более высокое усилие зажима maßen geeignet ––Одинаково применимы как для высокоскоростной обработки, так и для ––Mit Gewindebohrungen zum Auswuchten mit Schrauben тяжелой обработки резанием DIN 69893 HSK ––Optional mit Cool Jet bei Power Collet Spannzangen ab ER 25 Ø 6 mm ––C резьбовыми отверстиями для балансировки балансировочными болтами ––Sortiment Power Collet Spannzangen siehe Seite 152/153 ––Опционально: отверстия СОЖ Сool Jet в силовых цангах от ER 25 Ø 6 мм ––Ассортимент cиловых цанг, cм. cтр. 152/153 ER 16 25 32 Ø D [mm] 28 42 50 Spannbereich/Диапазон зажима [mm] 2,0–10,0 2,0–16,0 2,0–20,0 Form A32 L [mm] 32 39 Maß/Размер A [mm] ultrakurz/ультракороткий 50 60 Bestell-Nr./Н° заказа A32.025… .16.3 .25.3 Form A40 L [mm] 31 38,5 47 Maß/Размер A [mm] ultrakurz/ультракороткий 50 60 70 Bestell-Nr./Н° заказа A40.025… .16.3 .25.3 .32.3 L [mm] 43 51 53 Maß/Размер A [mm] kurz/короткий 80 80 80 Bestell-Nr./Н° заказа A40.020… .16.3 .25.3 .32.3 Form A50 L [mm] 32 39 48 Maß/Размер A [mm] ultrakurz/ультракороткий 60 65 75 Bestell-Nr./Н° заказа A50.025… .16.3 .25.3 .32.3 Zubehör/Оснастка Power Collet Spannmutter/Силовая зажимная гайка Größe/Размер ER 16 ER 25 ER 32 Bestell-Nr./Н° заказа 83.914… .16 .25 .32 Power Collet Spann- und Drehmomentschlüssel/Зажимной и динамометрический ключ ключ Siehe Seite 151/Cм. cтр. 151 Power Collet Spannzangen/Силовые цанги Siehe Seite 152/Cм. cтр. 152 Power Collet Spannzangen mit Safe-Lock™/Силовые цанги с Safe-Lock™ Siehe Seite 153/Cм. cтр. 153 Cool-Jet Bohrungen für Power Collet Spannzangen/Отверстия Сool Jet для силовых цанг Siehe Seite 153/Cм. cтр. 153 Bestell-Nr./Н° заказа 91.100.27 114 Technische Änderungen vorbehalten Сохраняется право на технические изменения
