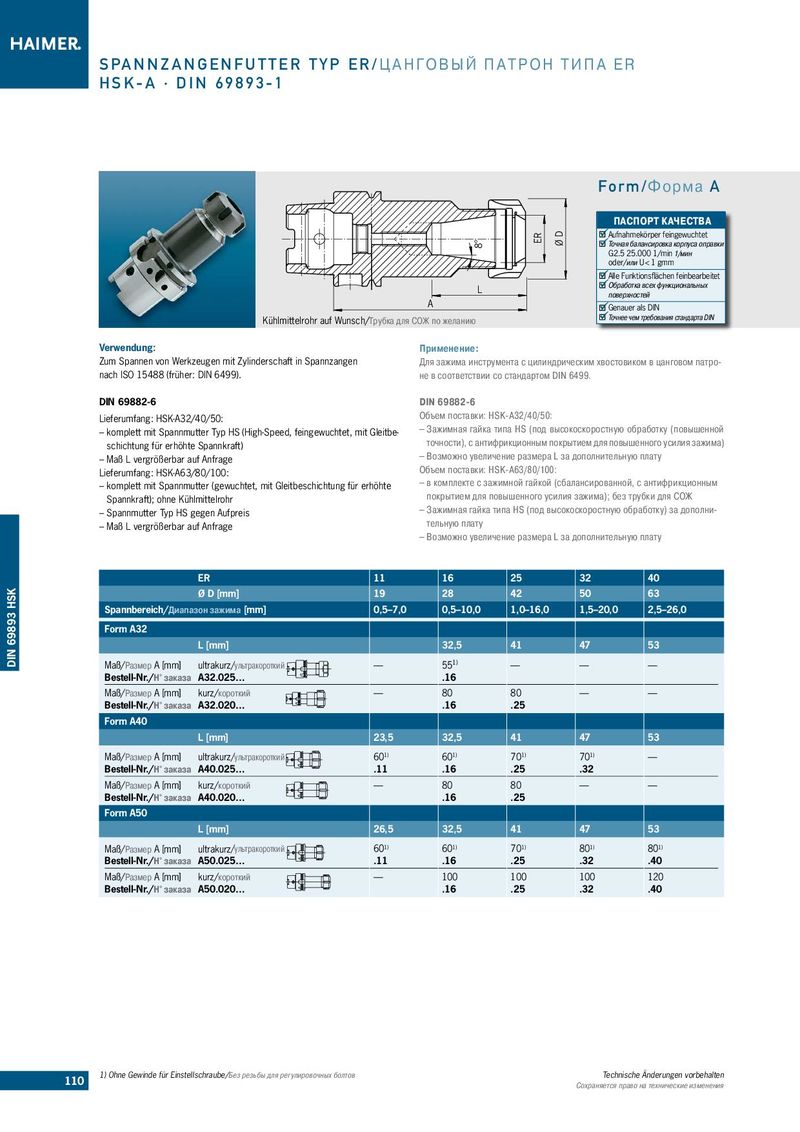

Каталог Haimer инструментальные оправки - страница 110

20 S PA N N Z A N G E N F U T T E R TYP ER/ЦАНГОВЫЙ ПАТРОН ТИПА ER HSK-A · DIN 69893-1 Form/Форма A ПАСПОРТ КАЧЕСТВА ER ØD Aufnahmekörper feingewuchtet 8° Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet L Oбработка всех функциональных поверхностей A Genauer als DIN Kühlmittelrohr auf Wunsch/Трубка для СОЖ по желанию Точнее чем требования стандарта DIN Verwendung: Применение: Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen Для зажима инструмента с цилиндрическим хвостовиком в цанговом патро- nach ISO 15488 (früher: DIN 6499). не в соответствии со стандартом DIN 6499. DIN 69882-6 DIN 69882-6 Lieferumfang: HSK-A32/40/50: Объем поставки: HSK-A32/40/50: ––komplett mit Spannmutter Typ HS (High-Speed, feingewuchtet, mit Gleitbe- ––Зажимная гайка типа HS (под высокоскоростную обработку (повышенной schichtung für erhöhte Spannkraft) точности), с антифрикционным покрытием для повышенного усилия зажима) ––Maß L vergrößerbar auf Anfrage ––Возможно увеличение размера L за дополнительную плату Lieferumfang: HSK-A63/80/100: Объем поставки: HSK-A63/80/100: ––komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte ––в комплекте с зажимной гайкой (сбалансированной, с антифрикционным Spannkraft); ohne Kühlmittelrohr покрытием для повышенного усилия зажима); без трубки для СОЖ ––Spannmutter Typ HS gegen Aufpreis ––Зажимная гайка типа HS (под высокоскоростную обработку) за дополни- ––Maß L vergrößerbar auf Anfrage тельную плату ––Возможно увеличение размера L за дополнительную плату ER 11 16 25 32 40 DIN 69893 HSK Ø D [mm] 19 28 42 50 63 Spannbereich/Диапазон зажима [mm] 0,5–7,0 0,5–10,0 1,0–16,0 1,5–20,0 2,5–26,0 Form A32 L [mm] 32,5 41 47 53 Maß/Размер A [mm] ultrakurz/ультракороткий — 551) — — — Bestell-Nr./Н° заказа A32.025… .16 Maß/Размер A [mm] kurz/короткий — 80 80 — — Bestell-Nr./Н° заказа A32.020… .16 .25 Form A40 L [mm] 23,5 32,5 41 47 53 Maß/Размер A [mm] ultrakurz/ультракороткий 601) 601) 701) 701) — Bestell-Nr./Н° заказа A40.025… .11 .16 .25 .32 Maß/Размер A [mm] kurz/короткий — 80 80 — — Bestell-Nr./Н° заказа A40.020… .16 .25 Form A50 L [mm] 26,5 32,5 41 47 53 Maß/Размер A [mm] ultrakurz/ультракороткий 601) 601) 701) 801) 801) Bestell-Nr./Н° заказа A50.025… .11 .16 .25 .32 .40 Maß/Размер A [mm] kurz/короткий — 100 100 100 120 Bestell-Nr./Н° заказа A50.020… .16 .25 .32 .40 110 1) Ohne Gewinde für Einstellschraube/Без резьбы для регулировочных болтов Technische Änderungen vorbehalten Сохраняется право на технические изменения
