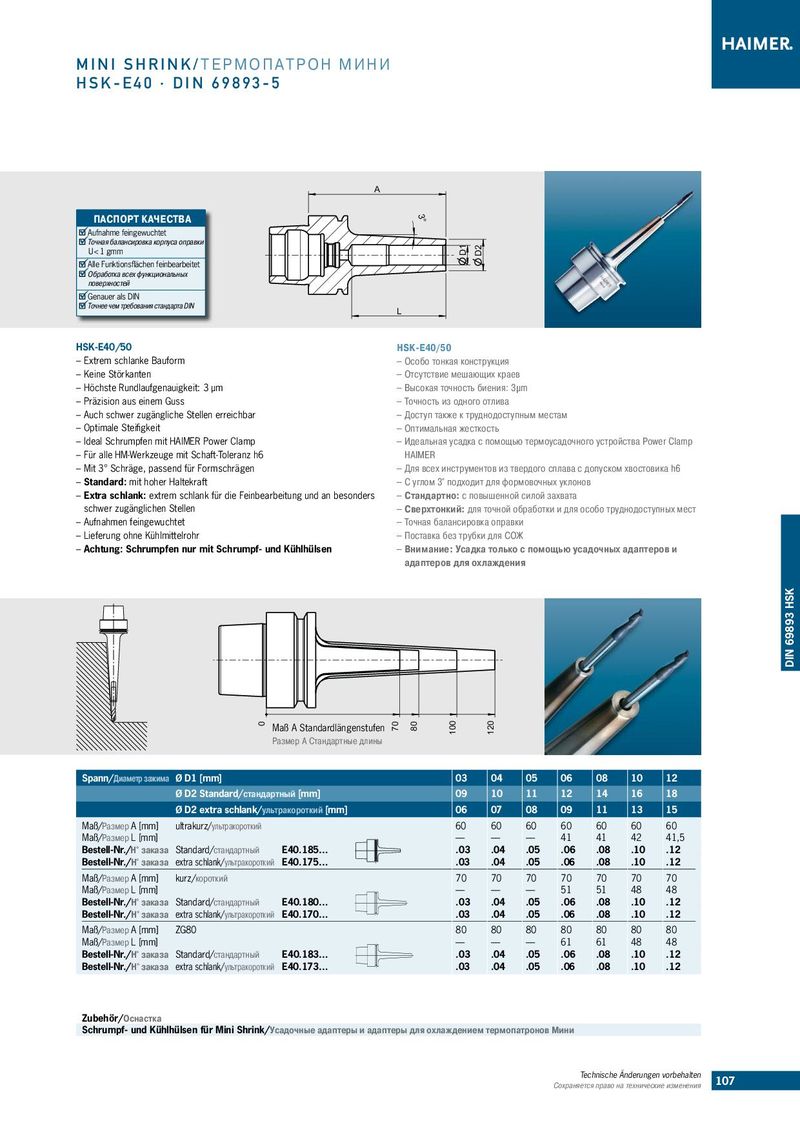

MINI SHRINK/ТЕРМОПАТРОН МИНИ HSK-E40 · DIN 69893-5 A ПАСПОРТ КАЧЕСТВА 3° Aufnahme feingewuchtet Точная балансировка корпуса оправки D1 D2 U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN L HSK-E40/50 HSK-E40/50 ––Extrem schlanke Bauform ––Особо тонкая конструкция ––Keine Störkanten ––Отсутствие мешающих краев ––Höchste Rundlaufgenauigkeit: 3 µm ––Высокая точность биения: 3μm ––Präzision aus einem Guss ––Точность из одного отлива ––Auch schwer zugängliche Stellen erreichbar ––Доступ также к труднодоступным местам ––Optimale Steifigkeit ––Оптимальная жесткость ––Ideal Schrumpfen mit HAIMER Power Clamp ––Идеальная усадка с помощью термоусадочного устройства Power Clamp ––Für alle HM-Werkzeuge mit Schaft-Toleranz h6 HAIMER ––Mit 3° Schräge, passend für Formschrägen ––Для всех инструментов из твердого сплава с допуском хвостовика h6 ––Standard: mit hoher Haltekraft ––С углом 3° подходит для формовочных уклонов ––Extra schlank: extrem schlank für die Feinbearbeitung und an besonders ––Стандартно: с повышенной силой захвата schwer zugänglichen Stellen ––Сверхтонкий: для точной обработки и для особо труднодоступных мест ––Aufnahmen feingewuchtet ––Точная балансировка оправки ––Lieferung ohne Kühlmittelrohr ––Поставка без трубки для СОЖ ––Achtung: Schrumpfen nur mit Schrumpf- und Kühlhülsen ––Внимание: Усадка только с помощью усадочных адаптеров и адаптеров для охлаждения DIN 69893 HSK 0 Maß A Standardlängenstufen 70 80 100 120 Размер A Стандартные длины Spann/Диаметр зажима Ø D1 [mm] 03 04 05 06 08 10 12 Ø D2 Standard/стандартный [mm] 09 10 11 12 14 16 18 Ø D2 extra schlank/ультракороткий [mm] 06 07 08 09 11 13 15 Maß/Размер A [mm] ultrakurz/ультракороткий 60 60 60 60 60 60 60 Maß/Размер L [mm] –– –– –– 41 41 42 41,5 Bestell-Nr./Н° заказа Standard/стандартный E40.185… .03 .04 .05 .06 .08 .10 .12 Bestell-Nr./Н° заказа extra schlank/ультракороткий E40.175… .03 .04 .05 .06 .08 .10 .12 Maß/Размер A [mm] kurz/короткий 70 70 70 70 70 70 70 Maß/Размер L [mm] –– –– –– 51 51 48 48 Bestell-Nr./Н° заказа Standard/стандартный E40.180… .03 .04 .05 .06 .08 .10 .12 Bestell-Nr./Н° заказа extra schlank/ультракороткий E40.170… .03 .04 .05 .06 .08 .10 .12 Maß/Размер A [mm] ZG80 80 80 80 80 80 80 80 Maß/Размер L [mm] –– –– –– 61 61 48 48 Bestell-Nr./Н° заказа Standard/стандартный E40.183… .03 .04 .05 .06 .08 .10 .12 Bestell-Nr./Н° заказа extra schlank/ультракороткий E40.173… .03 .04 .05 .06 .08 .10 .12 Zubehör/Оснастка Schrumpf- und Kühlhülsen für Mini Shrink/Усадочные адаптеры и адаптеры для охлаждением термопатронов Мини Technische Änderungen vorbehalten 107 Сохраняется право на технические изменения
