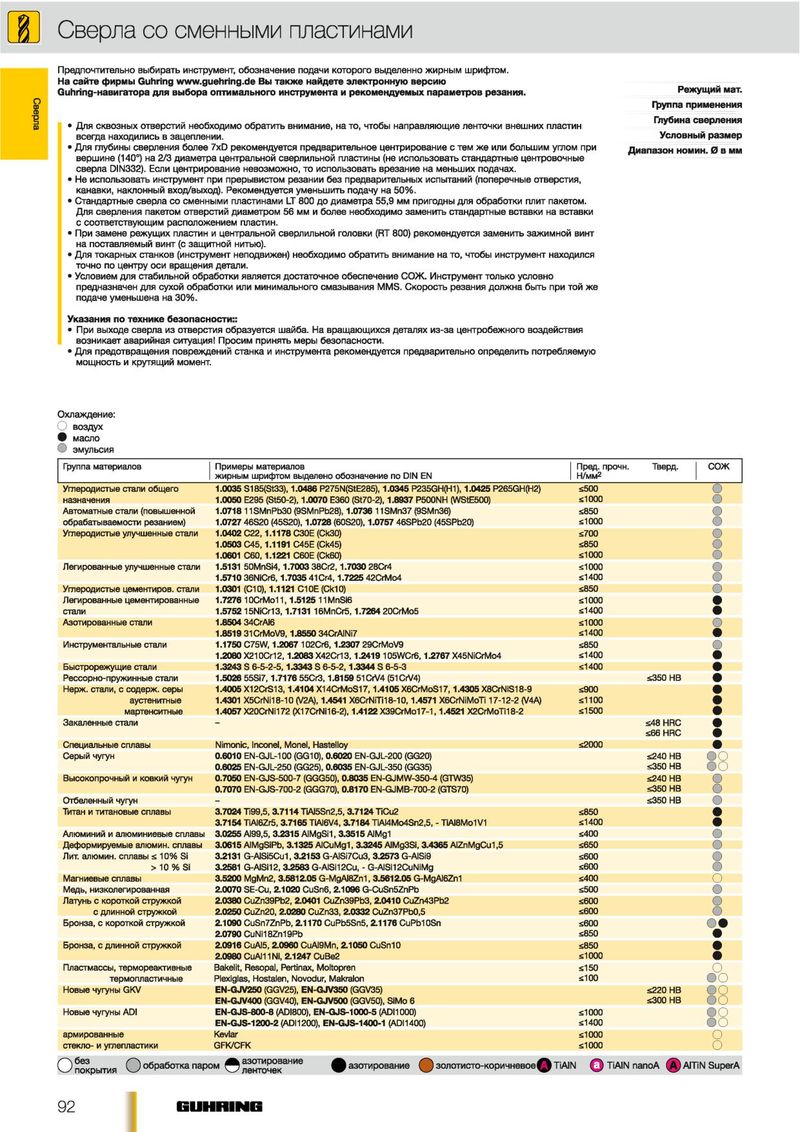

Каталог Guhring сверла - страница 62

Сверла со сменными пластинами Предпочтительно выбирать инструмент, обозначение подачи которого выделенно жирным шрифтом. На сайте фирмы Guhring www.guehring.de Вы также найдете электронную версию Сверла Guhring-навигатора д ля выбора оптимального инструмента и рекомендуемых параметров резания. Режущий мат. Группа применения Глубина сверления • Для сквозных отверстий необходимо обратить внимание, на то, чтобы направляющие ленточки внешних пластин всегда находились в зацеплении. Условный размер • Для глубины сверления более 7xD рекомендуется предварительное центрирование с тем же или большим углом при Диапазон номин. 0 в мм вершине (140°) на 2/3 диаметра центральной сверлильной пластины (не использовать стандартные центровочные сверла DIN332). Если центрирование невозможно, то использовать врезание на меньших подачах. • Не использовать инструмент при прерывистом резании без предварительных испытаний (поперечные отверстия, канавки, наклонный вхрд/выход). Рекомендуется уменьшить подачу на 50%. • Стандартные сверла со сменными пластинами LT 800 до диаметра 55,9 мм пригодны для обработки плит пакетом. Для сверления пакетом отверстий диаметром 56 мм и более необходимо заменить стандартные вставки на вставки с соответствующим расположением пластин. • При замене режущих пластин и центральной сверлильной головки (RT 800) рекомендуется заменить зажимной винт на поставляемый винт (с защитной нитью). • Для токарных станков (инструмент неподвижен) необходимо обратить внимание на то, чтобы инструмент находился точно по центру оси вращения детали. • Условием для стабильной обработки является достаточное обеспечение СОЖ. Инструмент только условно предназначен для сухой обработки или минимального смазывания MMS. Скорость резания должна быть при той же подаче уменьшена на 30%. Указания по технике безопасности:: • При выходе сверла из отверстия образуется шайба. На вращающихся деталях из-за центробежного воздействия возникает аварийная ситуация! Просим принять меры безопасности. • Для предотвращения повреждений станка и инструмента рекомендуется предварительно определить потребляемую мощность и крутящий момент. Охлаждение: U воздух 9 масло 9 эмульсия Группа материалов Примеры материалов Пред, прочн. Тверд. СОЖ жирным шрифтом выделено обозначение по DIN EN Н/мм2 Углеродистые стали общего 1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 P265GH(H2) £500 С) назначения 1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500) £1000 о Автоматные стали (повышенной 1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36) £850 С) обрабатываемости резанием) 1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20) *1000 о Углеродистые улучшенные стали 1.0402 C22,1.1178 C30E (Ck30) £700 о 1.0503 C45,1.1191 C45E (Ck45) £850 о 1.0601 C60,1.1221 C60E (Ck60) £1000 (■) Легированные улучшенные стали 1.5131 50MnSi4,1.7003 38Ci2,1.7030 2804 51000 о 1.5710 36NiCr6,1.7035 4104,1.7225 42CrMo4 £1400 о Углеродистые цементиров. стали 1.0301 (C10), 1.1121 C10E (Ck10) £850 о Легированные цементированные 1.7276 i0CrMo11,1.5125 11MnSi6 £1000 • стали 1.5752 15Ni013,1.7131 16MnCr5,1.7264 200Mo5 £1400 9 Азотированные стали 1.8504 34CrAI6 £1000 о 1.8519 31CrMoV9, 1.8550 34CrAINi7 £1400 9 Инструментальные стали 1.1750 C75W, 1.2067 10206,1.2307 29OM0V9 £850 о 1.2080X210012,1.2083X42013,1.2419 105WO6,1.2767 X45NiOMo4 £1400 • Быстрорежущие стали ДО Рессорно-пружинные стали 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 (51CrV4) £350 НВ 9 Нерж. стали, с содерж. серы 1.4005 X12CrS13,1.4104 X14CrMoS17,1.4105 X6 O M 0 S I7,1.4305 X8CrNiS18-9 £900 9 аустенитные 1.4301 X5ONi18-10 (V2A), 1.4541 X6ONiTi18-10,1.4571 X60NiMoTi 17-12-2 (V4A) £1100 9 мартенситные 1.4057 X20CrNi 172 (X17CrNi16-2), 1.4122 X39CrMo17-1, 1.4521 X2CrMoTi18-2 £1500 • Закаленные стали 548 HRC • S6 6 HRC • Специальные сплавы Nimonic, Inconel, Monel, Hastslloy £2000 • Серый чугун 0.6010 EN-GJL-100 (GG10), 0.6020 EN-GJL-200 (GG20) £240 НВ О П 0.6025 EN-GJL-250 (GG25), 0.6035 EN-GJL-350 (GG35) £350 НВ о и Высокопрочный и ковкий чугун 0.7050 EN-GJS-500-7 (GGG50), 0.8035 EN-GJMW-350-4 (GTW35) £240 НВ и 0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) £350 НВ о Отбеленный чугун 5350 НВ С) Титан и титановые сплавы 3.7024 Ti99,5, 3.7114 TiAI5Sn2,5, 3.7124 TiCu2 5850 • 3.7154 TiAI6Zr5, 3.7165 TiAI6V4, 3.7184 TiAI4Mo4Sn2,5, - TiAl8Mo1 V1 £1400 • Алюминий и алюминиевые сплавы 3.0255 AI99.5, 3.2315 AlMgSil, 3.3515 AIMg1 £400 О Деформируемые алюмин. сплавы до Лит. алюмин. сплавы £ 10% Si 3.2131 G-AISi5Cu1,3.2153 G-AISi7Cu3, 3.2573 G-AISi9 £600 Г ) > 10 % Si 3.2581 G-AISM2, 32583 G-AISM2CU, - G-AISi12CuNiMg £600 и Магниевые сплавы 3.5200 MgMn2, 3.5812.05 G-MgAl8Zn1,3.5612.05 G-MgAI6Zn1 £400 о Медь, низколегированная 2.0070 SE-Cu, 2.1020 CuSn6,2/I096 G-CuSn5ZnPb £500 о Латунь с короткой стружкой 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 £600 и с длинной стружкой 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 £600 о Бронза, с короткой стружкой 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPblOSn £600 09 2.0790 CuNi18Zn19Pb S850 9 Бронза, с длинной стружкой 2.0916 CuAI5, 2.0960 CuAI9Mn, 2.1050 CuSn10 £850 9 2.0980 CuAH 1 Ni, 2.1247 CuBe2 51000 9 Пластмассы, термореактивные Bakelit, Resopal, Pertinax, Moltopren £150 О термопластичные Plexiglas, Hostalen, Novodur, Makralon 5100 и О) Новые чугуны GKV EN-GJV250 (GGV25), EN-GJV350 (GGV35) £220 НВ • о EN-GJV4O0 (GGV40), EN-GJV500 (GGV50), SiMo 6 £300 НВ • о Новые чугуны ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) £1000 • о EN-GJS-1200-2 (AD11200), EN-GJS-1400-1 (ADM 400) £1400 и и армированные Kevlar £1000 О стекло- и углепластики GFK/CFK £1000 о О покрытия О обРаботка паРом © ленточек34" 6 ^ а зо ти р о в а н и е Q золотисто-коричневое^ TiAIN @ TiAIN nanoA ^ A I T i N SuperA 92 GUH HING
