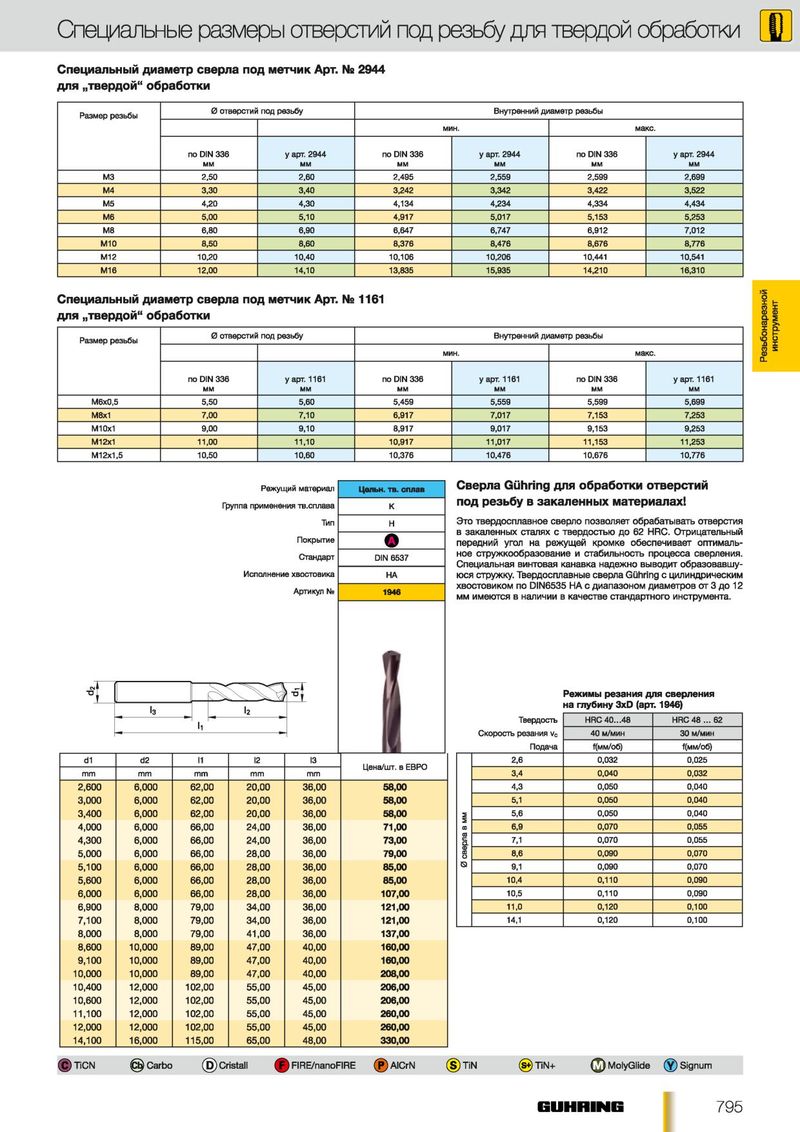

Каталог Guhring резьбонарезной инструмент - страница 67

Специальные размеры отверстий под резьбу для твердой обработки Специальный диаметр сверла под м етчик Арт. № 2944 для „твердой" обработки 0 отверстий под резьбу Внутренний диаметр резьбы Размер резьбы мин. макс. по DIN 336 у арт. 2944 по DIN 336 у арт. 2944 по DIN 336 у арт. 2944 мм мм мм мм мм мм М3 2,50 2,60 2,495 2,559 2,599 2,699 М4 3,30 3,40 3,242 3,342 3,422 3,522 М5 4,20 4,30 4,134 4,234 4,334 4,434 Мб 5,00 5,10 4,917 5,017 5,153 5,253 М8 6,80 6,90 6,647 6,747 6,912 7,012 мю 8,50 8,60 8,376 8,476 8,676 8,776 М12 10,20 10,40 10,106 10,206 10,441 10,541 М16 12,00 14,10 13,835 15,935 14,210 16,310 Специальный диаметр сверла под м етчик Арт. № 1161 для „твердой" обработки 0 отверстий под резьбу Внутренний диаметр резьбы Размер резьбы мин. макс. Резьбонарезной по DIN 336 у арт. 1161 по DIN 336 у арт. 1161 по DIN 336 у арт. 1161 мм мм мм мм мм мм М6х0,5 5,50 5,60 5,459 5,559 5,599 5,699 М8х1 7,00 7,10 6,917 7,017 7,153 7,253 М10х1 9,00 9,10 8,917 9,017 9,153 9,253 М12х1 11,00 11,10 10,917 11,017 11,153 11,253 М 12х1,5 10,50 10,60 10,376 10,476 10,676 10,776 Режущий материал Цельн. тв. сплав Сверла Guhring для обработки отверстий Группа применения тв.сплава К под резьбу в закаленны х материалах! Тип Это твердосплавное сверло позволяет обрабатывать отверстия в закаленных сталях с твердостью до 62 HRC. Отрицательный Покрытие передний угол на режущей кромке обеспечивает оптималь­ Стандарт ное стружкообразование и стабильность процесса сверления. Специальная винтовая канавка надежно выводит образовавшу­ Исполнение хвостовика НА юся стружку. Твердосплавные сверла Guhring с цилиндрическим хвостовиком по DIN6535 НА с диапазоном диаметров от 3 до 12 Артикул № мм имеются в наличии в качестве стандартного инструмента. Режимы резания для сверления на глубину 3xD (арт. 1946) Твердость HRC 40...48 HRC 48 ... 62 С корость резания vc 40 м/мин 30 м/мин Подача f( M M / 0 6 ) f ( M M / 0 6 ) d1 d2 И I2 I3 2 , 6 0,032 0,025 Цена/ шт. в ЕВРО mm mm mm mm mm 3,4 0,040 0,032 2 ,6 00 6,000 62,00 20 ,0 0 36 ,0 0 58,00 4,3 0,050 0,040 3 ,0 00 6,000 62,00 20 ,0 0 36 ,0 0 58,00 5,1 0,050 0,040 3 ,4 00 6,000 62,00 20 ,0 0 36 ,0 0 58,00 5,6 0,050 0,040 4 ,0 00 6,000 66,00 24 ,0 0 36 ,0 0 71,00 6,9 0,070 0,055 4 ,3 00 6,000 66,00 24 ,0 0 36 ,0 0 73,00 7,1 0,070 0,055 5 ,0 00 6,000 66,00 28 ,0 0 36 ,0 0 79,00 8 , 6 0,090 0,070 5 ,1 00 6,000 66,00 28 ,0 0 36 ,0 0 85,00 0 сверла в мм 9,1 0,090 0,070 5 ,6 00 6,000 66,00 28 ,0 0 36 ,0 0 85,00 10,4 0 , 1 1 0 0,090 6 ,0 00 6,000 66,00 28 ,0 0 36 ,0 0 107,00 10,5 0 , 1 1 0 0,090 6 ,9 00 8,000 79,00 34 ,0 0 36 ,0 0 121,00 1 1 , 0 0 , 1 2 0 0 , 1 0 0 7,1 00 8,000 79,00 34 ,0 0 36 ,0 0 121,00 14,1 0 , 1 2 0 0 , 1 0 0 8 ,0 00 8,000 79,00 41 ,0 0 36 ,0 0 137,00 8 ,6 00 10,000 89,00 47 ,0 0 40 ,0 0 160,00 9 ,1 00 10,000 89,00 47 ,0 0 40 ,0 0 160,00 10,000 10,000 89,00 47 ,0 0 40 ,0 0 208,00 10,400 12,000 102,00 55 ,0 0 45 ,0 0 206,00 10,600 12,000 102,00 55 ,0 0 45 ,0 0 206,00 11,100 12,000 102,00 55 ,0 0 45 ,0 0 260,00 12,000 12,000 102,00 55 ,0 0 45 ,0 0 260,00 14,100 16,000 115,00 65 ,0 0 48 ,0 0 330,00 ® T iC N @ Carbo (Б) Cristall ф FIRE/nanoFIRE (?)AIC rN (S)TiN @ T iN + ф MolyGlide (y)Signum 795
