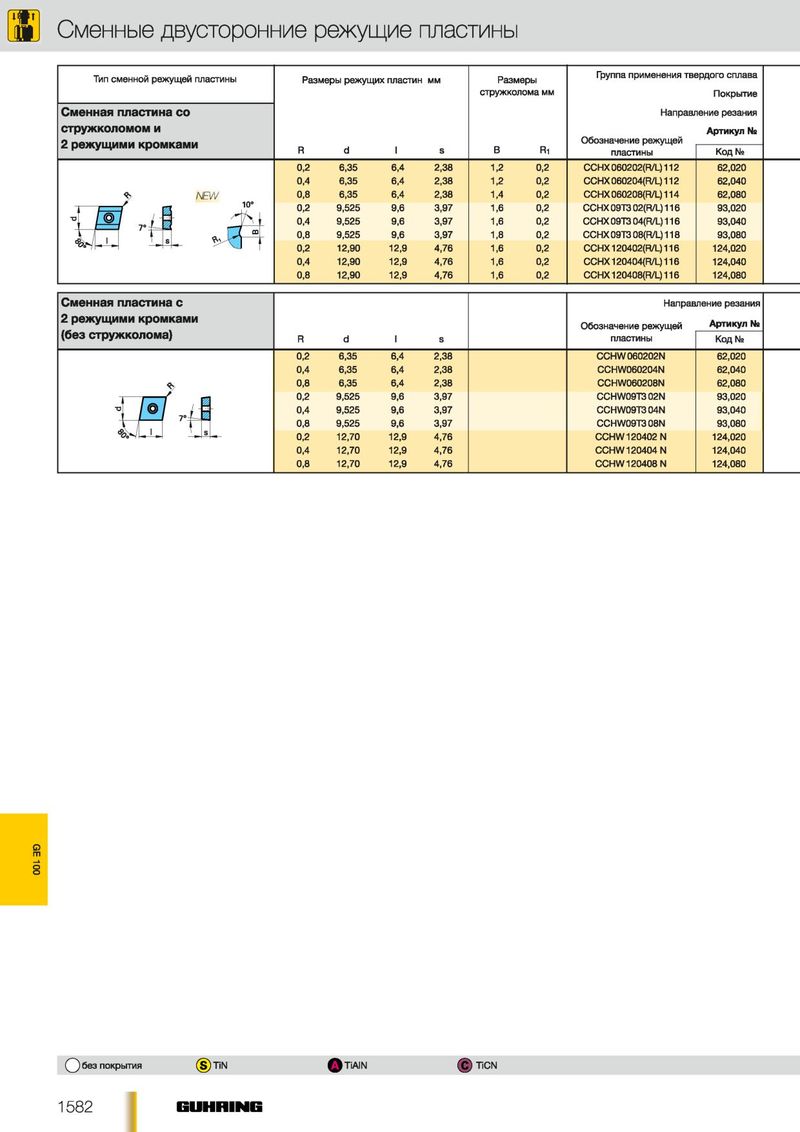

Сменные двусторонние режущие пластины Группа применения твердого сплава Тип сменной режущей пластины Размеры режущих пластин мм Размеры стружколома мм Покрытие Сменная пластина со Направление резания стружколомом и Артикул № Обозначение режущей 2 режущими кромками R d I s В Ri пластины Код № 0,2 6,35 6,4 2,38 1.2 0,2 ССНХ 060202(R/L) 112 62,020 0,4 6,35 6,4 2,38 1,2 0,2 ССНХ 060204(R/L) 112 62.040 NEW 0,8 6,35 6,4 2,38 1,4 0,2 ССНХ 060208(R/L) 114 62,080 1 0 ° 0,2 9,525 9,6 3,97 1,6 0,2 ССНХ 09ТЗ 02(FVL) 116 93,020 0,4 9,525 9,6 3,97 1,6 0,2 ССНХ 09ТЗ 04(R/L) 116 93.040 0,8 9,525 9,6 3,97 1,8 0,2 ССНХ 09ТЗ 08(R/L) 118 93,080 0,2 12,90 12,9 4,76 1,6 0,2 ССНХ 120402(R/L) 116 124,020 0,4 12,90 12,9 4,76 1,6 0,2 ССНХ 120404(R/L) 116 124,040 0,8 12,90 12,9 4,76 1,6 0,2 ССНХ 120408(R/L) 116 124,080 Сменная пластина с Направление резания 2 режущими кромками Обозначение режущей Артикул № (без стружколома) пластины Код № 0,2 6,35 6,4 2,38 CCHW 060202N 62,020 0,4 6,35 6,4 2,38 CCHW060204N 62,040 0,8 6,35 6,4 2,38 CCHW060208N 62,080 0,2 9,525 9,6 3,97 CCHW09T3 02N 93,020 0,4 9,525 9,6 3,97 CCHW09T3 04N 93,040 0,8 9,525 9,6 3,97 CCHW09T3 08N 93,080 0,2 12,70 12,9 4,76 CCHW 120402 N 124,020 0,4 12,70 12,9 4,76 CCHW 120404 N 124,040 0,8 12,70 12,9 4,76 CCHW 120408 N 124,080 GE 100 ( ^ ) б е з покрытия (S )TiN 0 T iA I N © TiCN 1582 GUHHING
