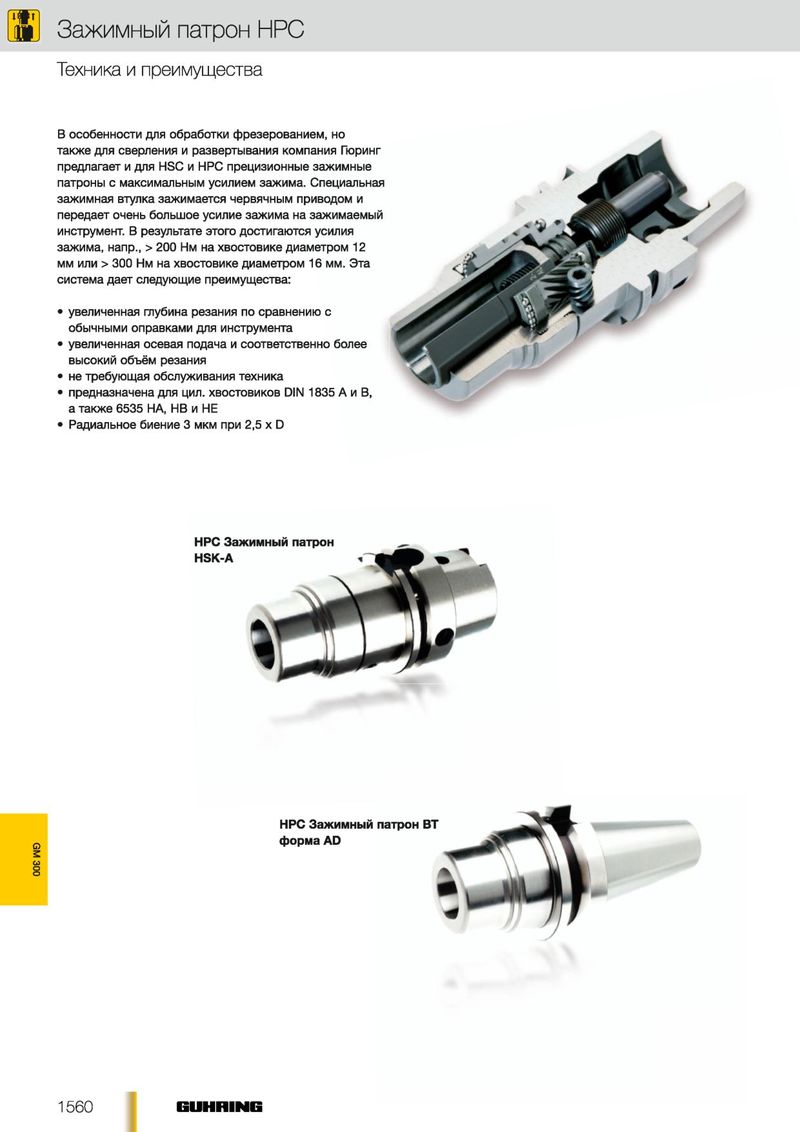

Зажимный патрон НРС Техника и преим ущ ества В особенности для обработки фрезерованием, но также для сверления и развертывания компания Гюринг предлагает и для HSC и НРС прецизионные зажимные патроны с максимальным усилием зажима. Специальная зажимная втулка зажимается червячным приводом и передает очень большое усилие зажима на зажимаемый инструмент. В результате этого достигаются усилия зажима, напр., > 200 Нм на хвостовике диаметром 12 мм или > 300 Нм на хвостовике диаметром 16 мм. Эта система дает следующие преимущества: • увеличенная глубина резания по сравнению с обычными оправками для инструмента • увеличенная осевая подача и соответственно более высокий объём резания • не требующая обслуживания техника • предназначена для цил. хвостовиков DIN 1835 А и В, а также 6535 НА, НВ и НЕ • Радиальное биение 3 мкм при 2,5 х D GM 300 1560 GUHHING
