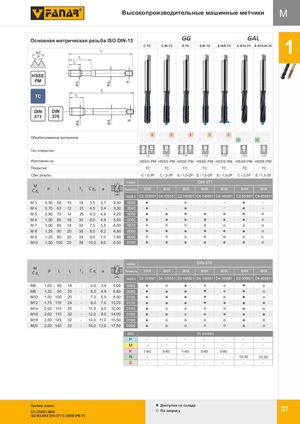

d1d1 d2d2 aa Высокопроизводительные машинные метчики M Основная метрическая резьба ISO DIN-13 GG GAL HS6S0E0 l1 C-TC C-IK-TC E-TC E-IK-TC E-IKR-TC C-R15-TC E-R15-IK-TC 1 PPM l3 l2 HSSE PM l1 TC l2 DIN DIN 371 376 P M K P M K P M K P M K P M K P M K P M K Обрабатываемые материалы N S H N S H N S H N S H N S H N S H N S H Тип отверстия < 2d < 2,5d < 2d < 2,5d < 2,5d < 2,5d < 2,5d Изготовлен из HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM Покрытие TC TC TC TC TC TC TC Сбег резьбы C / 2-3P C / 2-3P E / 1,5-2P E / 1,5-2P E / 1,5-2P C / 2-3P E / 1,5-2P норма DIN-371 M Ćd P l1 l2 l 3 Ć d2 a Точность 6HX 6HX 6HX 6HX 6HX 6HX 6HX 1 INDEX C2-125501 C4-125551 C2-145501 C4-145551 C4-145561 C2-505601 C4-655651 M3 0,50 56 10 18 3,5 2,7 2,50 0030 - - - - M4 0,70 63 12 21 4,5 3,4 3,30 0040 - - - - M5 0,80 70 14 25 6,0 4,9 4,20 0050 M6 1,00 80 18 30 6,0 4,9 5,00 0060 M7 1,00 80 18 30 7,0 5,5 6,00 0070 M8 1,25 90 20 35 8,0 6,2 6,80 0080 M9 1,25 90 20 35 9,0 7,0 7,80 0090 M10 1,50 100 20 39 10,0 8,0 8,50 0100 норма DIN-376 M Ćd P l1 l2 l 3 Ć d2 a Точность 6HX 6HX 6HX 6HX 6HX 6HX 6HX 1 INDEX D2-125501 D4-125551 D2-145501 D4-145551 D4-145561 D2-505601 D4-655651 M6 1,00 80 18 - 4,5 3,4 5,00 0060 M8 1,25 90 20 - 6,0 4,9 6,80 0080 M10 1,50 100 20 - 7,0 5,5 8,50 0100 M12 1,75 110 24 - 9,0 7,0 10,20 0120 M14 2,00 110 25 - 11,0 9,0 12,00 0140 M16 2,00 110 32 - 12,0 9,0 14,00 0160 M18 2,50 125 32 - 14,0 11,0 15,50 0180 M20 2,50 140 32 - 16,0 12,0 17,50 0200 ISO Vc (m/min) P - - - - - - - M - - - - - - - K 1-60 5-60 1-60 5-60 5-60 - - N - - - - - 10-30 10-30 S - - - - - - - Пример заказа Доступнo со склада C2-125501-0030 По запросу 27 GG M3-6HX DIN-371 C HSSE-PM TC
