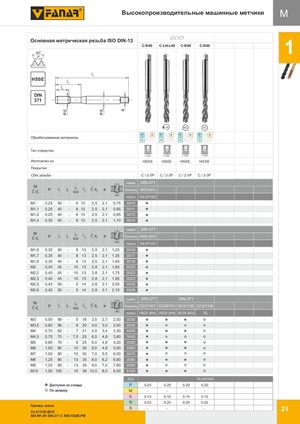

Общий каталог FANAR 2018 - страница 25

d1 d2 a Высокопроизводительные машинные метчики M Основная метрическая резьба ISO DIN-13 800 HS6S0E0 C-R40 C-LH-L40 C-R40 C-R40 1 P PM l1 HSSE l3 l2 DIN 371 LH 6G 7G P M K P M K P M K P M K Обрабатываемые материалы N S H N S H N S H N S H Тип отверстия < 2,5d < 2,5d < 2,5d < 2,5d Изготовлен из HSSE HSSE HSSE HSSE Покрытие Сбег резьбы C / 2-3P C / 2-3P C / 2-3P C / 2-3P норма DIN-371 MĆd 1 P l1 l2 l2R40l 3 Ć d2 a Точность ISO1(4H) INDEX C4-511102 M1 0,25 40 - 6 13 2,5 2,1 0,75 0010 M1,1 0,25 40 - 6 13 2,5 2,1 0,85 0011 M1,2 0,25 40 - 6 13 2,5 2,1 0,95 0012 M1,4 0,30 40 - 8 13 2,5 2,1 1,10 0014 норма DIN-371 MĆd1 P l1 l2 l2R40l 3 Ć d2 a Точность ISO2 (6H) INDEX C4-511101 M1,6 0,35 40 - 8 13 2,5 2,1 1,25 0016 M1,7 0,35 40 - 8 13 2,5 2,1 1,35 0017 M1,8 0,35 40 - 8 13 2,5 2,1 1,45 0018 M2 0,40 45 - 10 13 2,8 2,1 1,60 0020 M2,2 0,45 45 - 10 13 2,8 2,1 1,75 0022 M2,3 0,40 45 - 10 13 2,8 2,1 1,90 0023 M2,5 0,45 50 - 5 14 2,8 2,1 2,05 0025 M2,6 0,45 50 - 5 14 2,8 2,1 2,15 0026 норма DIN-371 DIN-371 MĆd 1 P l1 l2 l2R40l 3 Ć d2 a Точность C2-511101 C2-591101 C2-511103 C2-511104 INDEX ISO2 (6H) ISO2 (6H) ISO3 (6G) 7G M3 0,50 56 - 5 18 3,5 2,7 2,50 0030 M3,5 0,60 56 - 6 20 4,0 3,0 2,90 0035 M4 0,70 63 - 7 21 4,5 3,4 3,30 0040 M4,5 0,75 70 - 7,5 25 6,0 4,9 3,80 0045 M5 0,80 70 - 8 25 6,0 4,9 4,20 0050 M6 1,00 80 - 10 30 6,0 4,9 5,00 0060 M7 1,00 80 - 10 30 7,0 5,5 6,00 0070 M8 1,25 90 - 13 35 8,0 6,2 6,80 0080 M9 1,25 90 - 13 35 9,0 7,0 7,80 0090 M10 1,50 100 - 15 39 10,0 8,0 8,50 0100 ISO Vc (m/min) Доступнo со склада P 5-20 5-20 5-20 5-20 По запросу M - - - - K 5-15 5-15 5-15 5-15 N 5-25 5-25 5-25 5-25 Пример заказа S - - - - 21 C4-511102-0010 800 M1-4H DIN-371 C R40 HSSE-PM
