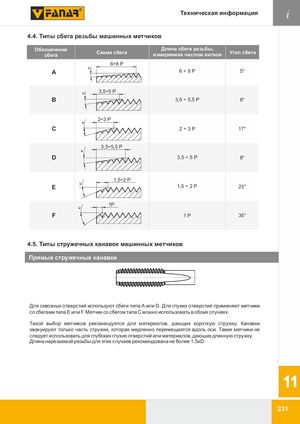

κκκκκ κ Техническая информация i 4.4. Типы сбега резьбы машинных метчиков Обозначение Длина сбега резьбы, сбега Схема сбега измеряемая числом витков Угол сбега 6÷8 P A 6÷8P 5° 3,5÷5 P B 3,5 ÷ 5,5 P 8° 2÷3 P C 2÷3P 17° 3,5÷5,5 P D 3,5 ÷ 5 P 8° 1,5÷2 P E 1,5 ÷ 2 P 23° 1P F 1P 35° 4.5. Типы стружечных канавок машинных метчиков Прямые стружечные канавки Для сквозных отверстий используют сбеги типа A или D. Для глухих отверстий применяют метчики со сбегами типа E или F. Метчик со сбегом типа C можно использовать в обоих случаях. Такой выбор метчиков рекомендуется для материалов, дающих короткую стружку. Канавки эвакуируют только часть стружки, которая медленно перемещается вдоль оси. Такие метчики не следует использовать для глубоких глухих отверстий или материалов, дающих длинную стружку. Длина нарезаемой резьбы для этих случаев рекомендована не более 1.5xD 11 231
