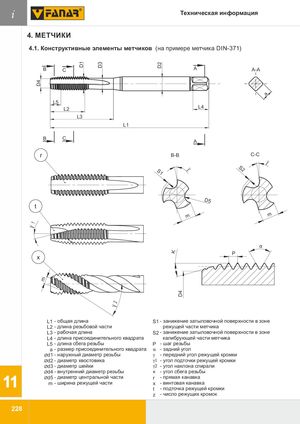

Ɣ1 D4 m D1 D3 Ɣ2 D2 K D4 Ɣ i Техническая информация 4. МЕТЧИКИ 4.1. Конструктивные элементы метчиков (на примере метчика DIN-371) B C A A-A a L5 L2 L4 L3 L1 B C A r B-B C-C Ɣ S1 S2 D5 t m m α P x L1 - общая длина S1 - занижение затыловочной поверхности в зоне L2 - длина резьбовой части режущей части метчика L3 - рабочая длина S2 - занижение затыловочной поверхности в зоне L4 - длина присоединительного квадрата калибрующей части метчика L5 - длина сбега резьбы P - шаг резьбы a - размер присоединительного квадрата - задний угол d1 - наружный диаметр резьбы - передний угол режущей кромки d2 - диаметр хвостовика - угол подточки режущей кромки d3 - диаметр шейки - угол наклона спирали d4 - внутренний диаметр резьбы - угол сбега резьбы 11 d5 - диаметр центральной частиm - ширина режущей частиr- прямая канавкаx- винтовая канавка t - подточка режущей кромки z - число режущих кромок 228
