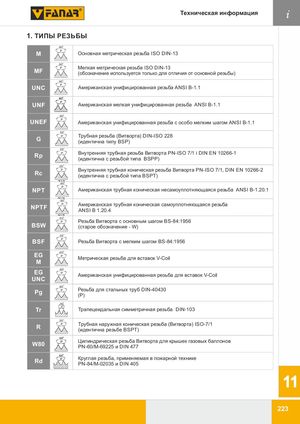

Техническая информация i 1. ТИПЫ РЕЗЬБЫ 600 P M Основная метрическая резьба ISO DIN-13 600 P Мелкая метрическая резьба ISO DIN-13 MF (обозначение используется только для отличия от основной резьбы) 600 P UNC Американская унифицированная резьба ANSI B-1.1 600 P UNF Американская мелкая унифицированная резьба ANSI B-1.1 600 P UNEF Американская унифицированная резьба с особо мелким шагом ANSI B-1.1 550 P Трубная резьба (Витворта) DIN-ISO 228 G (идентична типу BSP) 550 Rp P Внутренняя трубная резьба Витворта PN-ISO 7/1 i DIN EN 10266-1 (идентична с резьбой типа BSPP) 550 P Внутренняя трубная коническая резьба Витворта PN-ISO 7/1, DIN EN 10266-2 Rc (идентична с резьбой типа BSPT) 1:16 600 P NPT Американская трубная коническая несамоуплотняющаяся резьба ANSI B-1.20.1 1:16 600 P Американская трубная коническая самоуплотняющаяся резьба NPTF ANSI B 1.20.4 1:16 550 P Резьба Витворта с основным шагом BS-84:1956 BSW (старое обозначение - W) 550 P BSF Резьба Витворта с мелким шагом BS-84:1956 600 EG P Метрическая резьба для вставок V-Coil M 600 EG P Американская унифицированная резьба для вставок V-Coil UNC 800 Pg P Резьба для стальных труб DIN-40430 (P) 300 P Tr Трапецеидальная симметричная резьба DIN-103 550 P Трубная наружная коническая резьба (Витворта) ISO-7/1 R (идентична резьбе BSPT) Цилиндрическая резьба Витворта для крышек газовых баллонов W80 PN-60/M-69225 и DIN 477 Круглая резьба, применяемая в пожарной технике Rd PN-84/M-02035 и DIN 405 11 223
