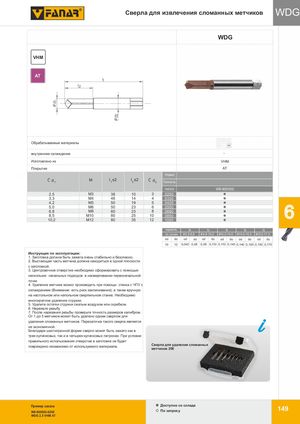

Сверла для извлечения сломанных метчиков WWDKG WDG VHM AT P M K P M K Обрабатываемые материалы N S H N S H внутреннее охлаждение IK - Изготовлено из VHM VHM Покрытие AT AT Nakrój / Chamfer Норма - Ć d1 M l ±21 l ±22 Ć d2 Точность INDEX W9-900002 2,5 M3 38 10 3 0250 3,3 M4 46 14 4 0330 4,2 M5 50 19 5 0420 5,0 M6 50 23 6 0500 6,8 M8 60 23 8 06808,5M108025100850 6 10,2 M12 80 35 12 1020 кормить fz fz fz fz fz Vc m/min ϕ 3,3-6,8 ϕ 6,8-10,2 ϕ10,2-14,0 ϕ14,0-15,5 ϕ15,5-17,5 od do od do od do od do od do od do 10 12 0,040 0,08 0,08 0,110 0,110 0,140 0,140 0,150 0,150 0,170 7 Инструкция по эксплуатации: 1. Заготовка должна быть зажата очень стабильно и безопасно. 2. Выстающая часть метчика должна находиться в одной плоскости с заготовкой. 3. Центровочное отверстие необходимо сформировать с помощью нескольких начальных подходов в насверливании первоначальной точки 4. Удаление метчика можно производить при помощи станка с ЧПУ с охлаждением (Внимание: есть риск заклинивания), а также вручную на настольном или напольном сверлильном станке. Необходимо многократное удаление стружки. 5. Удалите остатки стружки сжатым воздухом или скребком. 6. Нарежьте резьбу 7. После нарезания резьбы проверьте точность размеров калибром. От 1 до 5 метчиков может быть удалено одним сверлом для удаления сломанных метчиков. Перезаточка такого сверла является не экономичной. Благодаря шестигранной форме сверло может быть зажато как в трех-кулачковых, так и в четырех-кулачковых патронах. При условии правильного использования отверстие в заготовке не будет повреждено независимо от используемого материала. Сверла для удаления сломанных метчиков 208 Пример заказа Доступнo со склада W9-900002-0250 По запросу 149 WDG 2,5 VHM AT
