Каталог WSW оправки - страница 88

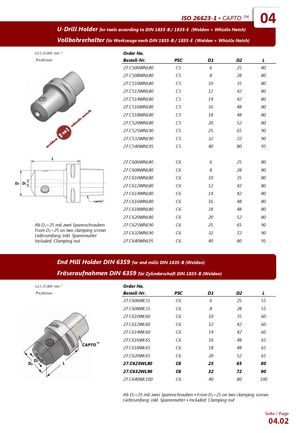

ISO 26623-1 ▪ CAPTO TM 04 U-Drill Holder for tools according to DIN 1835-B / 1835-E (Weldon + Whistle Notch) Vollbohrerhalter für Werkzeuge nach DIN 1835-B / 1835-E (Weldon + Whistle Notch) G2.5 25.000 min -1 Order No.  0,003mm Bestell-Nr. PSC D1 D2 L 27.C506WNL80 C5 6 25 80 27.C508WNL80 C5 8 28 80 27.C510WNL80 C5 10 35 80 27.C512WNL80 C5 12 42 80 27.C514WNL80 C5 14 42 80 27.C516WNL80 C5 16 48 80 27.C518WNL80 C5 18 48 80 27.C520WNL80 C5 20 52 80 27.C525WNL90 C5 25 65 90 27.C532WNL90 C5 32 72 90 27.C540WNL95 C5 40 80 95 27.C606WNL80 C6 6 25 80 27.C608WNL80 C6 8 28 80 27.C610WNL80 C6 10 35 80 27.C612WNL80 C6 12 42 80 27.C614WNL80 C6 14 42 80 27.C616WNL80 C6 16 48 80 27.C618WNL80 C6 18 48 80 27.C620WNL80 C6 20 52 80 Ab D1=25 mit zwei Spannschrauben 27.C625WNL90 C6 25 65 90 From D1=25 on two clamping screwsLieferumfang: inkl. Spannmutter27.C632WNL90C6 32 72 90 Included: Clamping nut 27.C640WNL95 C6 40 80 95 End Mill Holder DIN 6359 for end mills DIN 1835-B (Weldon) Fräseraufnahmen DIN 6359 für Zylinderschaft DIN 1835-B (Weldon) G2.5 25.000 min -1 Order No.  0,003mm Bestell-Nr. PSC D1 D2 L 27.C606WL55 C6 6 25 55 27.C608WL55 C6 8 28 55 27.C610WL60 C6 10 35 60 27.C612WL60 C6 12 42 60 27.C614WL60 C6 14 42 60 27.C616WL65 C6 16 48 65 27.C618WL65 C6 18 48 65 27.C620WL65 C6 20 52 65 27.C625WL80 C6 25 65 80 27.C632WL90 C6 32 72 90 27.C640WL100 C6 40 80 100 Ab D1=25 mit zwei Spannschrauben ▪ From D1=25 on two clamping screws Lieferumfang: inkl. Spannmutter ▪ Included: Clamping nut Seite / Page 04.02
