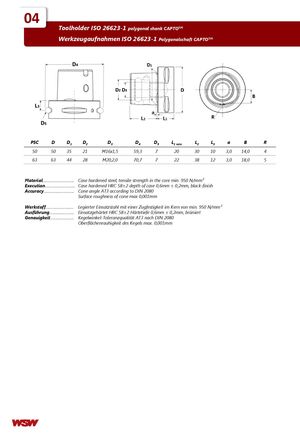

04 ISO 26623-1 ▪ CAPTO TM Toolholder ISO 26623-1 polygonal shank CAPTOTM Werkzeugaufnahmen ISO 26623-1 Polygonalschaft CAPTOTM PSC D D1 D2 D3 D4 D5 L1 min L2 L3 a B R 50 50 35 21 M16x1,5 59,3 7 20 30 10 3,0 14,0 4 63 63 44 28 M20,2,0 70,7 7 22 38 12 3,0 18,0 5 Material……………………….. Case hardened steel, tensile strength in the core min. 950 N/mm² Execution…………………….... Case hardened HRC 58±2 depth of case 0,6mm ± 0,2mm, black-finish Accuracy………………………. Cone angle AT3 according to DIN 2080 Surface roughness of cone max 0,001mm Werkstoff…………………..… Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 950 N/mm² Ausführung………………….. Einsatzgehärtet HRC 58±2 Härtetiefe 0,6mm ± 0,2mm, brüniert Genauigkeit…………………. Kegelwinkel-Toleranzqualität AT3 nach DIN 2080 Oberflächenrauhigkeit des Kegels max. 0,001mm
