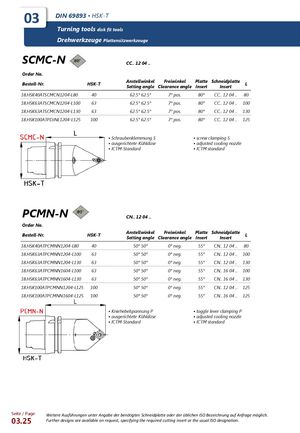

03 DDIINN 6699889933 ▪▪ HHSSKK--AT Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge SCMC-N CC.. 12 04 .. Order No. Bestell-Nr. HSK-T Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertL 18.HSK40ATSCMCN1204-L80 40 62.5° 62.5° 7° pos. 80° CC.. 12 04 .. 80 18.HSK63ATSCMCN1204-L100 63 62.5° 62.5° 7° pos. 80° CC.. 12 04 .. 100 18.HSK63ATSCMCN1204-L130 63 62.5° 62.5° 7° pos. 80° CC.. 12 04 .. 130 18.HSK100ATPDJNL1204-L125 100 62.5° 62.5° 7° pos. 80° CC.. 12 04 .. 125 ▪ Schraubenklemmung S ▪ screw clamping S ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard PCMN-N CN.. 12 04 .. Order No. Bestell-Nr. HSK-T Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertL 18.HSK40ATPCMNN1204-L80 40 50° 50° 0° neg. 55° CN.. 12 04 .. 80 18.HSK63ATPCMNN1204-L100 63 50° 50° 0° neg. 55° CN.. 12 04 .. 100 18.HSK63ATPCMNN1204-L130 63 50° 50° 0° neg. 55° CN.. 12 04 .. 130 18.HSK63ATPCMNN1604-L100 63 50° 50° 0° neg. 55° CN.. 16 04 .. 100 18.HSK63ATPCMNN1604-L130 63 50° 50° 0° neg. 55° CN.. 16 04 .. 130 18.HSK100ATPCMNN1204-L125 100 50° 50° 0° neg. 55° CN.. 12 04 .. 125 18.HSK100ATPCMNN1604-L125 100 50° 50° 0° neg. 55° CN.. 16 04 .. 125 ▪ Kniehebelspannung P ▪ toggle lever clamping P ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard Seite / Page Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. 03.25 Further designs are available on request, specifying the required cutting insert or the usual ISO designation.
