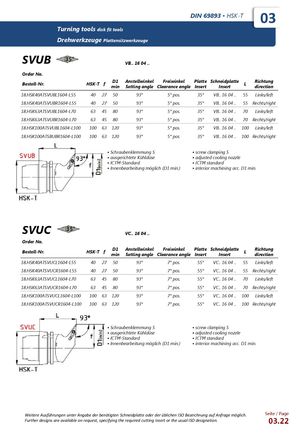

DDIINN 6699889933 ▪▪ HHSSKK--TA 03 Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge SVUB VB.. 16 04 .. Order No. Bestell-Nr. HSK-T f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.HSK40ATSVUBL1604-L55 40 27 50 93° 5° pos. 35° VB.. 16 04 .. 55 Links/left 18.HSK40ATSVUBR1604-L55 40 27 50 93° 5° pos. 35° VB.. 16 04 .. 55 Rechts/right 18.HSK63ATSVUBL1604-L70 63 45 80 93° 5° pos. 35° VB.. 16 04 .. 70 Links/left 18.HSK63ATSVUBR1604-L70 63 45 80 93° 5° pos. 35° VB.. 16 04 .. 70 Rechts/right 18.HSK100ATSVUBL1604-L100 100 63 120 93° 5° pos. 35° VB.. 16 04 .. 100 Links/left 18.HSK100ATSBUBR1604-L100 100 63 120 93° 5° pos. 35° VB.. 16 04 .. 100 Rechts/right ▪ Schraubenklemmung S ▪ screw clamping S ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard ▪ Innenbearbeitung möglich (D1 min.) ▪ interior machining acc. D1 min. SVUC VC.. 16 04 .. Order No. Bestell-Nr. HSK-T f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.HSK40ATSVUCL1604-L55 40 27 50 93° 7° pos. 55° VC.. 16 04 .. 55 Links/left 18.HSK40ATSVUCR1604-L55 40 27 50 93° 7° pos. 55° VC.. 16 04 .. 55 Rechts/right 18.HSK63ATSVUCL1604-L70 63 45 80 93° 7° pos. 55° VC.. 16 04 .. 70 Links/left 18.HSK63ATSVUCR1604-L70 63 45 80 93° 7° pos. 55° VC.. 16 04 .. 70 Rechts/right 18.HSK100ATSVUCL1604-L100 100 63 120 93° 7° pos. 55° VC.. 16 04 .. 100 Links/left 18.HSK100ATSVUCR1604-L100 100 63 120 93° 7° pos. 55° VC.. 16 04 .. 100 Rechts/right ▪ Schraubenklemmung S ▪ screw clamping S ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard ▪ Innenbearbeitung möglich (D1 min.) ▪ interior machining acc. D1 min. Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. Seite / Page Further designs are available on request, specifying the required cutting insert or the usual ISO designation. 03.22
