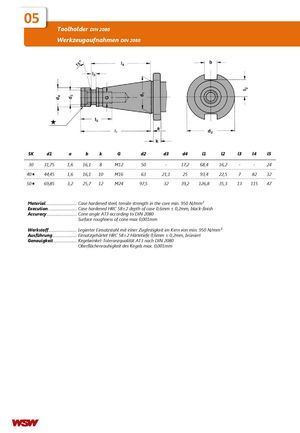

05 DIN 2080 Toolholder DIN 2080 Werkzeugaufnahmen DIN 2080 SK d1 a b k G d2 d3 d4 l1 l2 l3 l4 l5 30 31,75 1,6 16,1 8 M12 50 - 17,2 68,4 16,2 - - 24 40 44,45 1,6 16,1 10 M16 63 21,1 25 93,4 22,5 7 82 32 50 69,85 3,2 25,7 12 M24 97,5 32 39,2 126,8 35,3 13 115 47 Material……………………….. Case hardened steel, tensile strength in the core min. 950 N/mm² Execution……………………... Case hardened HRC 58±2 depth of case 0,6mm ± 0,2mm, black-finish Accuracy………………………. Cone angle AT3 according to DIN 2080 Surface roughness of cone max 0,001mm Werkstoff…………………..… Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 950 N/mm² Ausführung………………….. Einsatzgehärtet HRC 58±2 Härtetiefe 0,6mm ± 0,2mm, brüniert Genauigkeit…………………. Kegelwinkel-Toleranzqualität AT3 nach DIN 2080 Oberflächenrauhigkeit des Kegels max. 0,001mm
