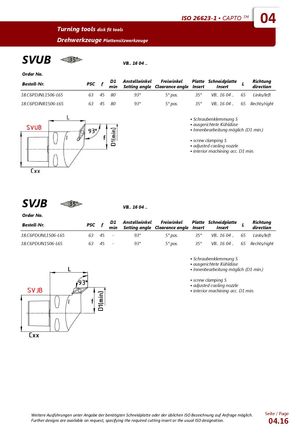

ISO 26623-1 ▪ CAPTO TM 04 Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge SVUB VB.. 16 04 .. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C6PDJNL1506-L65 63 45 80 93° 5° pos. 35° VB.. 16 04 .. 65 Links/left 18.C6PDJNR1506-L65 63 45 80 93° 5° pos. 35° VB.. 16 04 .. 65 Rechts/right ▪ Schraubenklemmung S ▪ ausgerichtete Kühldüse ▪ Innenbearbeitung möglich (D1 min.) ▪ screw clamping S ▪ adjusted cooling nozzle ▪ interior machining acc. D1 min. SVJB VB.. 16 04 .. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C6PDUNL1506-L65 63 45 - 93° 5° pos. 35° VB.. 16 04 .. 65 Links/left 18.C6PDUN1506-L65 63 45 - 93° 5° pos. 35° VB.. 16 04 .. 65 Rechts/right ▪ Schraubenklemmung S ▪ ausgerichtete Kühldüse ▪ Innenbearbeitung möglich (D1 min.) ▪ screw clamping S ▪ adjusted cooling nozzle ▪ interior machining acc. D1 min. Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. Seite / Page Further designs are available on request, specifying the required cutting insert or the usual ISO designation. 04.16
