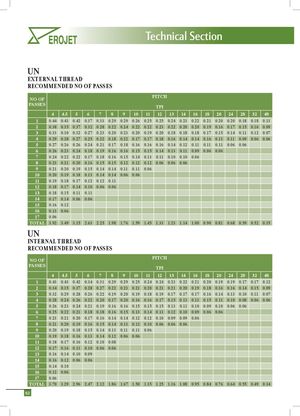

Каталог Erojet резьбонарезные пластины и державки - страница 64

Technical Section UN EXTERNAL THREAD RECOMMENDED NO OF PASSES NO OF PITCH PASSES TPI 4 4.5 5 6 7 8 9 10 11 12 13 14 16 18 20 24 28 32 48 1 0.44 0.43 0.42 0.37 0.33 0.29 0.29 0.26 0.25 0.25 0.24 0.23 0.22 0.21 0.20 0.20 0.18 0.18 0.13 2 0.38 0.35 0.37 0.32 0.28 0.22 0.24 0.22 0.22 0.23 0.22 0.20 0.20 0.19 0.16 0.17 0.15 0.16 0.09 3 0.33 0.30 0.32 0.27 0.23 0.20 0.23 0.20 0.19 0.20 0.18 0.18 0.18 0.17 0.15 0.14 0.11 0.12 0.07 4 0.29 0.28 0.27 0.25 0.22 0.18 0.22 0.17 0.17 0.18 0.16 0.14 0.14 0.16 0.13 0.11 0.09 0.06 0.06 5 0.27 0.26 0.26 0.24 0.21 0.17 0.18 0.16 0.16 0.16 0.14 0.12 0.11 0.11 0.11 0.06 0.06 6 0.26 0.23 0.24 0.18 0.19 0.16 0.16 0.15 0.15 0.14 0.13 0.11 0.09 0.06 0.06 7 0.24 0.22 0.22 0.17 0.18 0.16 0.15 0.14 0.13 0.11 0.10 0.10 0.06 8 0.23 0.21 0.20 0.16 0.15 0.15 0.12 0.12 0.12 0.06 0.06 0.06 9 0.21 0.20 0.19 0.15 0.14 0.14 0.11 0.11 0.06 10 0.20 0.19 0.18 0.13 0.14 0.14 0.06 0.06 11 0.19 0.18 0.17 0.12 0.12 0.11 12 0.18 0.17 0.14 0.10 0.06 0.06 13 0.18 0.15 0.11 0.11 14 0.17 0.14 0.06 0.06 15 0.16 0.12 16 0.13 0.06 17 0.06 TOTAL 3.92 3.49 3.15 2.63 2.25 1.98 1.76 1.59 1.45 1.33 1.23 1.14 1.00 0.90 0.81 0.68 0.59 0.52 0.35 UN INTERNAL THREAD RECOMMENDED NO OF PASSES NO OF PITCH PASSES TPI 4 4.5 5 6 7 8 9 10 11 12 13 14 16 18 20 24 28 32 48 1 0.43 0.43 0.42 0.34 0.31 0.29 0.29 0.25 0.24 0.24 0.23 0.22 0.21 0.20 0.19 0.19 0.17 0.17 0.12 2 0.34 0.35 0.37 0.28 0.27 0.22 0.23 0.21 0.20 0.21 0.21 0.20 0.19 0.18 0.16 0.16 0.14 0.15 0.09 3 0.32 0.29 0.28 0.26 0.22 0.19 0.20 0.19 0.18 0.19 0.17 0.17 0.17 0.16 0.14 0.13 0.10 0.11 0.07 4 0.28 0.24 0.26 0.22 0.20 0.17 0.20 0.16 0.16 0.17 0.15 0.13 0.13 0.15 0.11 0.10 0.08 0.06 0.06 5 0.26 0.23 0.24 0.21 0.19 0.16 0.16 0.15 0.15 0.15 0.13 0.11 0.10 0.09 0.10 0.06 0.06 6 0.25 0.22 0.21 0.18 0.18 0.16 0.15 0.13 0.14 0.13 0.12 0.10 0.09 0.06 0.06 7 0.23 0.21 0.20 0.17 0.16 0.14 0.14 0.12 0.12 0.10 0.09 0.09 0.06 8 0.21 0.20 0.19 0.16 0.15 0.14 0.13 0.12 0.10 0.06 0.06 0.06 9 0.20 0.19 0.18 0.15 0.14 0.13 0.11 0.11 0.06 10 0.19 0.18 0.16 0.13 0.14 0.12 0.06 0.06 11 0.18 0.17 0.16 0.12 0.10 0.08 12 0.17 0.16 0.13 0.10 0.06 0.06 13 0.16 0.14 0.10 0.09 14 0.16 0.12 0.06 0.06 15 0.14 0.10 16 0.12 0.06 17 0.06 TOTAL 3.70 3.29 2.96 2.47 2.12 1.86 1.67 1.50 1.35 1.25 1.16 1.08 0.95 0.84 0.76 0.64 0.55 0.49 0.34 62
