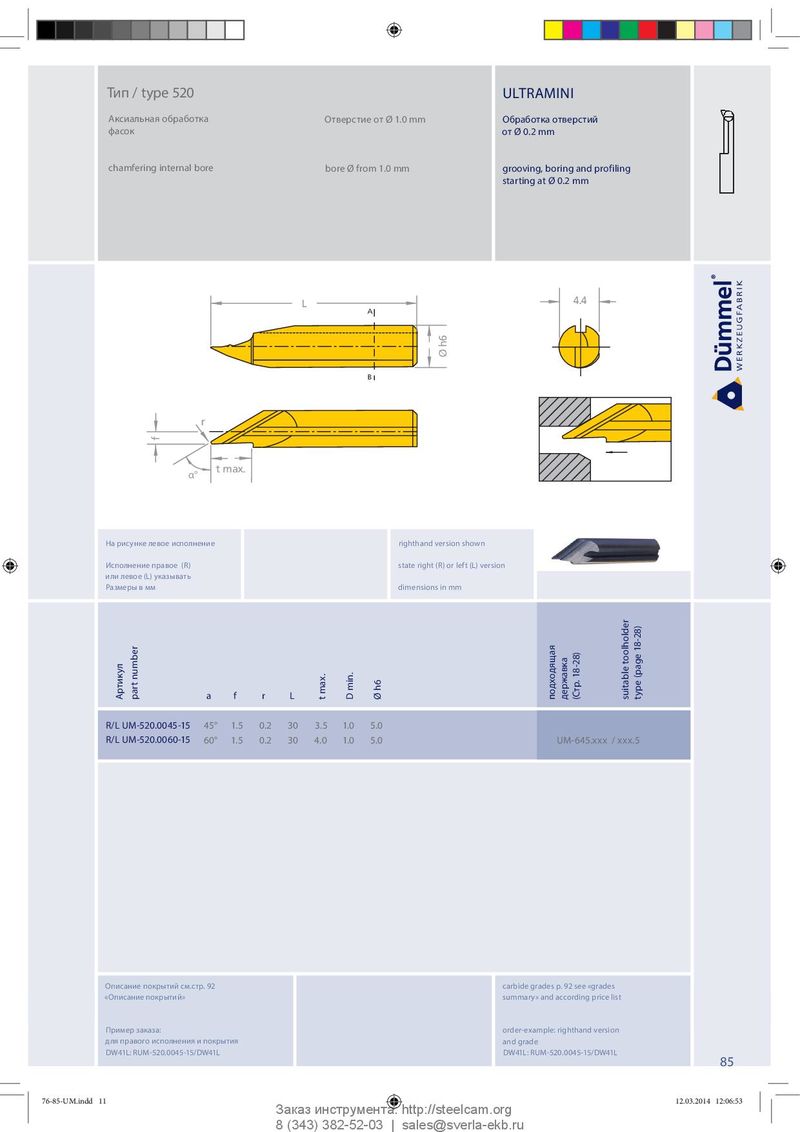

Тип / type 520 ULTRAMINI Аксиальная обработка Отверстие от Ø 1.0 mm Обработка отверстий фасок от Ø 0.2 mm chamfering internal bore bore Ø from 1.0 mm grooving, boring and profiling starting at Ø 0.2 mm L 4.4 A Ø h6 B r f t max. α° На рисунке левое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number a f r L t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-520.0045-15 45° 1.5 0.2 30 3.5 1.0 5.0 R/L UM-520.0060 -15 60° 1.5 0.2 30 4.0 1.0 5.0 UM-645.xxx / xxx.5 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-520.0045-15/DW41L DW41L: RUM-520.0045-15/DW41L 85 76-85-UM.indd 11 12.03.2014 12:06:53 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
