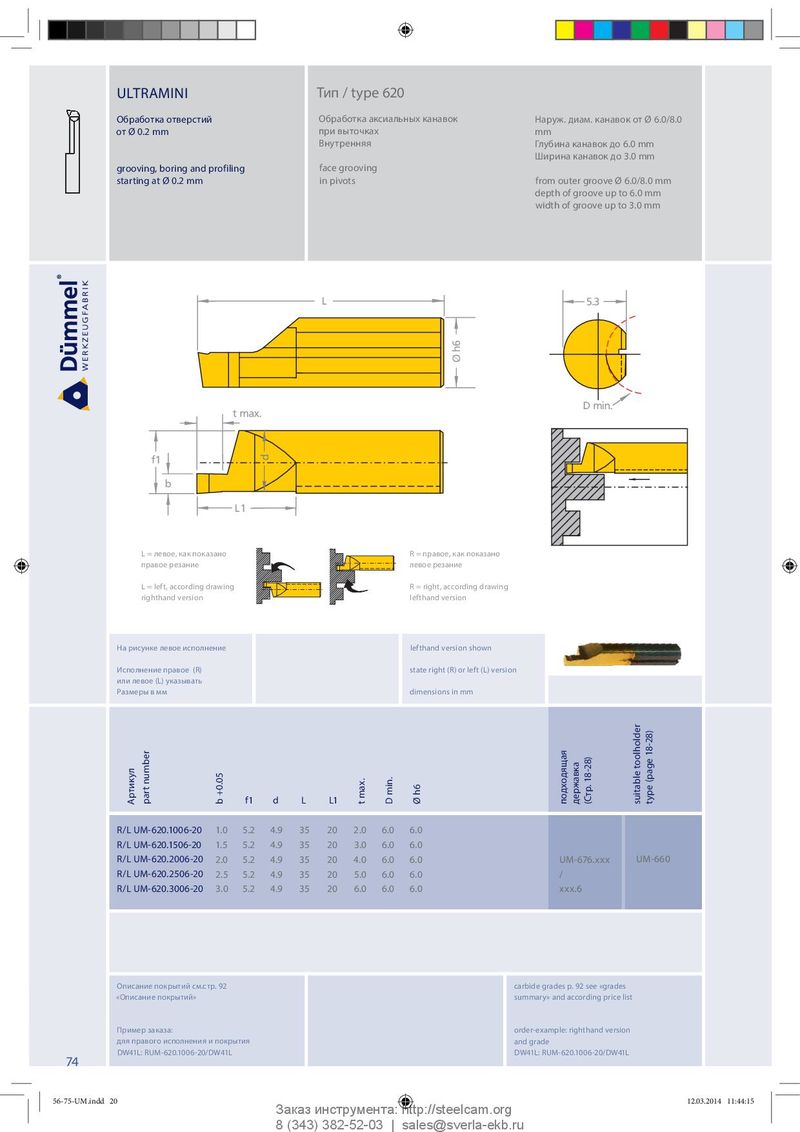

Общий каталог Dümmel 2014 - страница 71

ULTRAMINI Тип / type 620 Обработка отверстий Обработка аксиальных канавок Наруж. диам. канавок от Ø 6.0/8.0 от Ø 0.2 mm при выточках mm Внутренняя Глубина канавок до 6.0 mm Ширина канавок до 3.0 mm grooving, boring and profiling face grooving starting at Ø 0.2 mm in pivots from outer groove Ø 6.0/8.0 mm depth of groove up to 6.0 mm width of groove up to 3.0 mm L 5.3 Ø h6 D min. t max. f1 d b L1 L = левое, как показано R = правое, как показано правое резание левое резание L = left, according drawing R = right, according drawing righthand version lefthand version На рисунке левое исполнение lefthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f1 d L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-620.1006-20 1.0 5.2 4.9 35 20 2.0 6.0 6.0 R/L UM-620.1506-20 1.5 5.2 4.9 35 20 3.0 6.0 6.0 R/L UM-620.2006-20 2.0 5.2 4.9 35 20 4.0 6.0 6.0 UM-676.xxx UM-660 R/L UM-620.2506-20 2.5 5.2 4.9 35 20 5.0 6.0 6.0 / R/L UM-620.3006-20 3.0 5.2 4.9 35 20 6.0 6.0 6.0 xxx.6 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-620.1006-20/DW41L DW41L: RUM-620.1006-20/DW41L 74 56-75-UM.indd 20 12.03.2014 11:44:15 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
