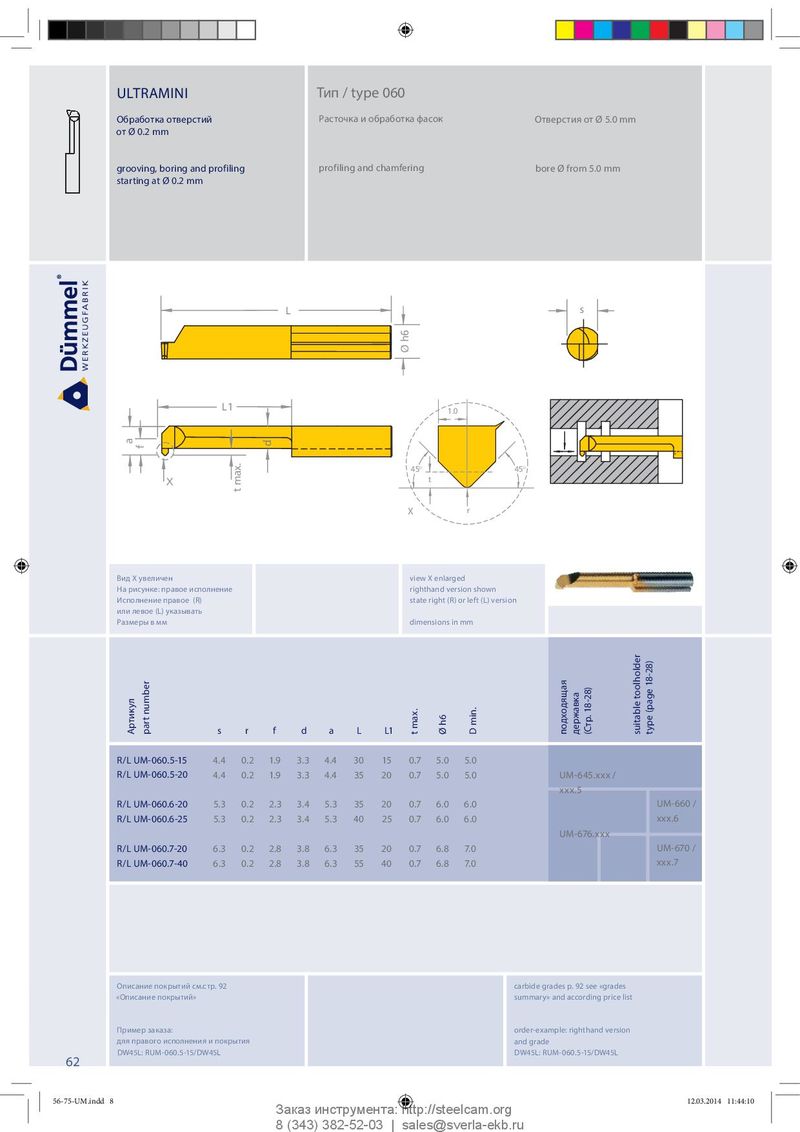

Общий каталог Dümmel 2014 - страница 59

ULTRAMINI Тип / type 060 Обработка отверстий Расточка и обработка фасок Отверстия от Ø 5.0 mm от Ø 0.2 mm grooving, boring and profiling profiling and chamfering bore Ø from 5.0 mm starting at Ø 0.2 mm L s Ø h6 L1 1.0 a f d 45° 45° X t t max. X r Вид X увеличен view X enlarged На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number s r f d a L L1 t max. Ø D min. подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-060.5-15 4.4 0.2 1.9 3.3 4.4 30 15 0.7 5.0 5.0 R/L UM-060.5-20 4.4 0.2 1.9 3.3 4.4 35 20 0.7 5.0 5.0 UM-645.xxx / xxx.5 R/L UM-060.6-20 5.3 0.2 2.3 3.4 5.3 35 20 0.7 6.0 6.0 UM-660 / R/L UM-060.6-25 5.3 0.2 2.3 3.4 5.3 40 25 0.7 6.0 6.0 xxx.6 UM-676.xxx R/L UM-060.7-20 6.3 0.2 2.8 3.8 6.3 35 20 0.7 6.8 7.0 UM-670 / R/L UM-060.7-40 6.3 0.2 2.8 3.8 6.3 55 40 0.7 6.8 7.0 xxx.7 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW45L: RUM-060.5-15/DW45L DW45L: RUM-060.5-15/DW45L 62 56-75-UM.indd 8 12.03.2014 11:44:10 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
