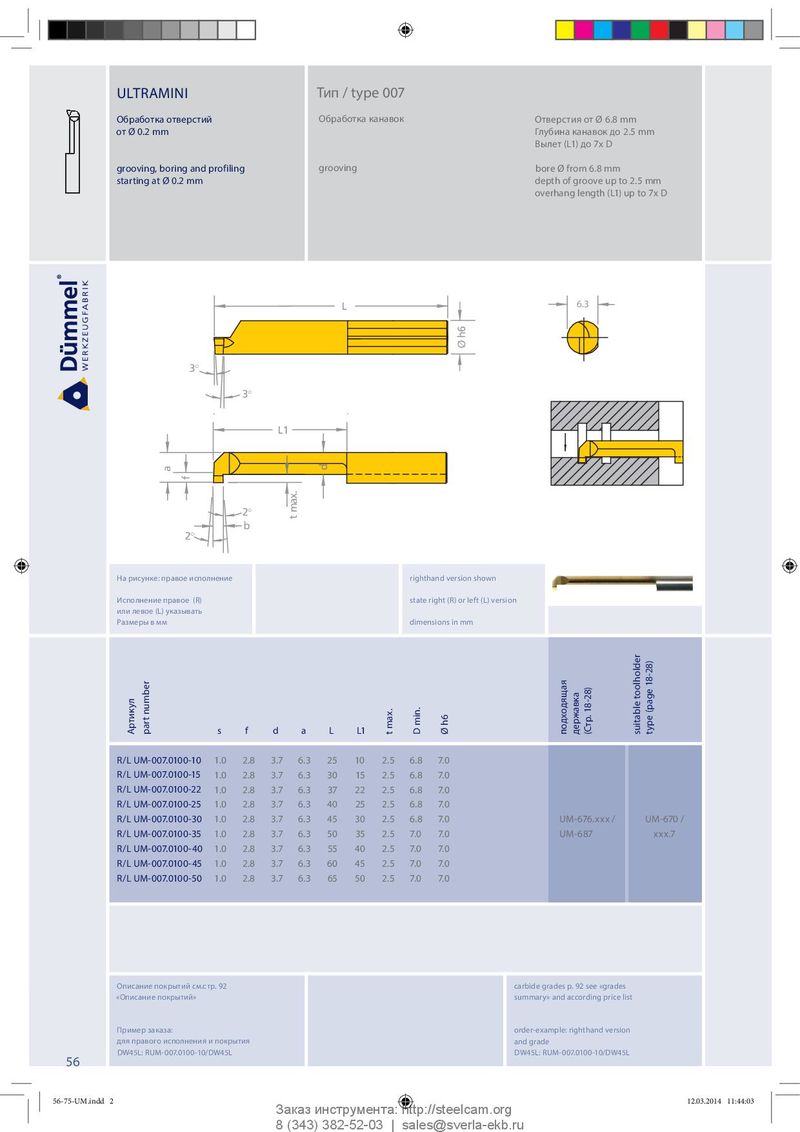

Общий каталог Dümmel 2014 - страница 53

ULTRAMINI Тип / type 007 Обработка отверстий Обработка канавок Отверстия от Ø 6.8 mm от Ø 0.2 mm Глубина канавок до 2.5 mm Вылет (L1) до 7x D grooving, boring and profiling grooving bore Ø from 6.8 mm starting at Ø 0.2 mm depth of groove up to 2.5 mm overhang length (L1) up to 7x D L 5.3 6.3 Ø h6 3° 3° L1 a d f 2° t max. b 2° На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number s f d a L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-007.0100-10 1.0 2.8 3.7 6.3 25 10 2.5 6.8 7.0 R/L UM-007.0100-15 1.0 2.8 3.7 6.3 30 15 2.5 6.8 7.0 R/L UM-007.0100-22 1.0 2.8 3.7 6.3 37 22 2.5 6.8 7.0 R/L UM-007.0100-25 1.0 2.8 3.7 6.3 40 25 2.5 6.8 7.0 R/L UM-007.0100-30 1.0 2.8 3.7 6.3 45 30 2.5 6.8 7.0 UM-676.xxx / UM-670 / R/L UM-007.0100-35 1.0 2.8 3.7 6.3 50 35 2.5 7.0 7.0 UM-687 xxx.7 R/L UM-007.0100-40 1.0 2.8 3.7 6.3 55 40 2.5 7.0 7.0 R/L UM-007.0100-45 1.0 2.8 3.7 6.3 60 45 2.5 7.0 7.0 R/L UM-007.0100-50 1.0 2.8 3.7 6.3 65 50 2.5 7.0 7.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW45L: RUM-007.0100-10/DW45L DW45L: RUM-007.0100-10/DW45L 56 56-75-UM.indd 2 12.03.2014 11:44:03 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
