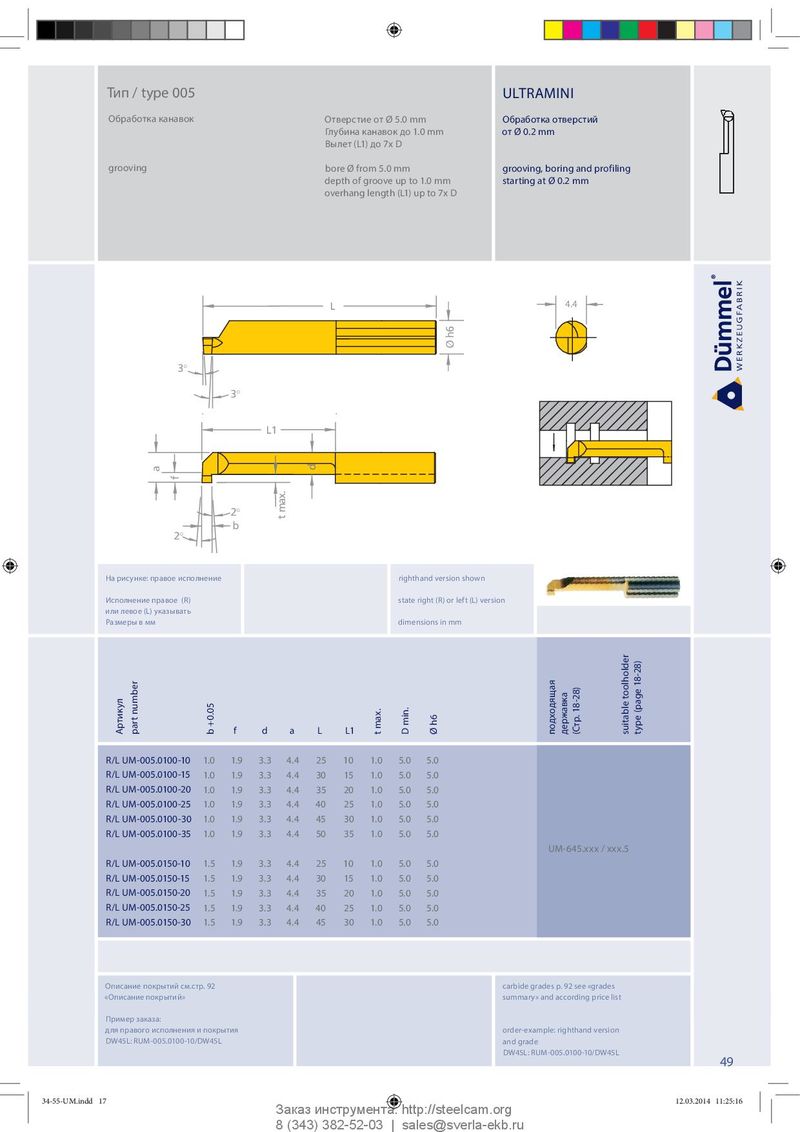

Общий каталог Dümmel 2014 - страница 46

Тип / type 005 ULTRAMINI Обработка канавок Отверстие от Ø 5.0 mm Обработка отверстий Глубина канавок до 1.0 mm от Ø 0.2 mm Вылет (L1) до 7x D grooving bore Ø from 5.0 mm grooving, boring and profiling depth of groove up to 1.0 mm starting at Ø 0.2 mm overhang length (L1) up to 7x D L 5.3 4.4 Ø h6 3° 3° L1 a d f 2° t max. b 2° На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f d a L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-005.0100-10 1.0 1.9 3.3 4.4 25 10 1.0 5.0 5.0 R/L UM-005.0100-15 1.0 1.9 3.3 4.4 30 15 1.0 5.0 5.0 R/L UM-005.0100-20 1.0 1.9 3.3 4.4 35 20 1.0 5.0 5.0 R/L UM-005.0100-25 1.0 1.9 3.3 4.4 40 25 1.0 5.0 5.0 R/L UM-005.0100-30 1.0 1.9 3.3 4.4 45 30 1.0 5.0 5.0 R/L UM-005.0100-35 1.0 1.9 3.3 4.4 50 35 1.0 5.0 5.0 UM-645.xxx / xxx.5 R/L UM-005.0150-10 1.5 1.9 3.3 4.4 25 10 1.0 5.0 5.0 R/L UM-005.0150-15 1.5 1.9 3.3 4.4 30 15 1.0 5.0 5.0 R/L UM-005.0150-20 1.5 1.9 3.3 4.4 35 20 1.0 5.0 5.0 R/L UM-005.0150-25 1.5 1.9 3.3 4.4 40 25 1.0 5.0 5.0 R/L UM-005.0150-30 1.5 1.9 3.3 4.4 45 30 1.0 5.0 5.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: для правого исполнения и покрытия order-example: righthand version DW45L: RUM-005.0100-10/DW45L and grade DW45L: RUM-005.0100-10/DW45L 49 34-55-UM.indd 17 12.03.2014 11:25:16 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
