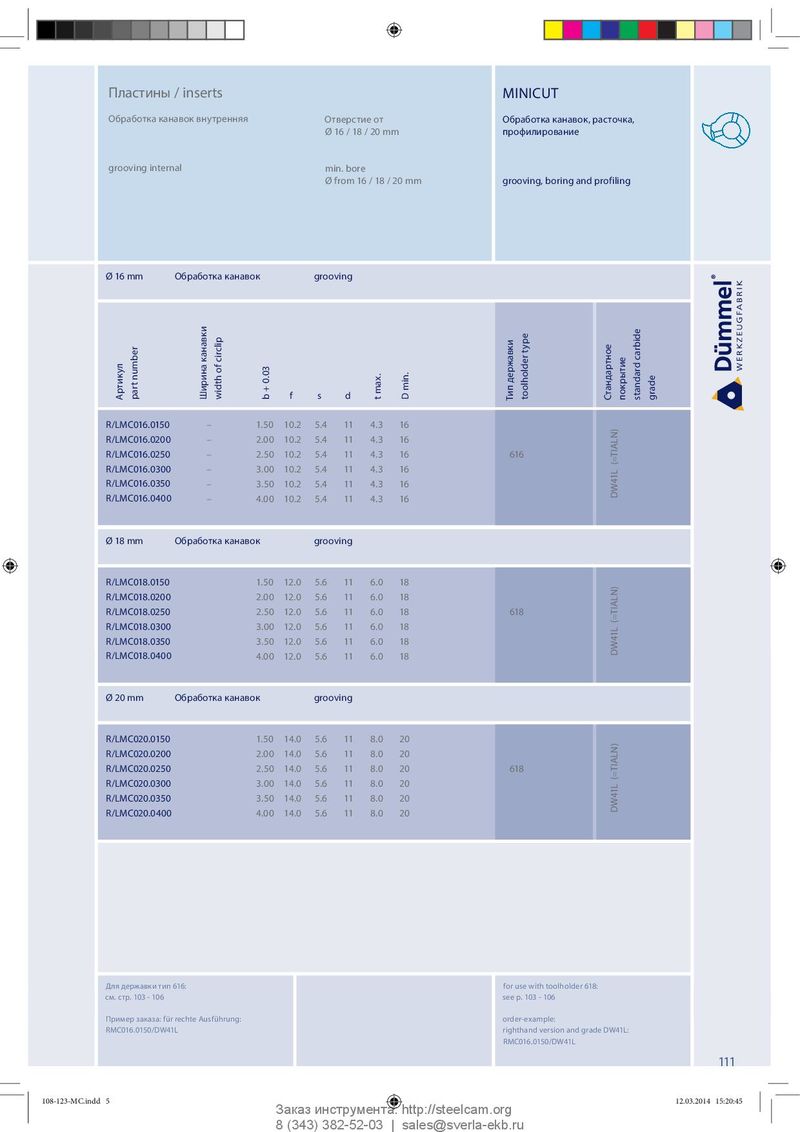

Общий каталог Dümmel 2014 - страница 108

Пластины / inserts MINICUT Обработка канавок внутренняя Отверстие от Обработка канавок, расточка, Ø 16 / 18 / 20 mm профилирование grooving internal min. bore Ø from 16 / 18 / 20 mm grooving, boring and profiling Ø 16 mm Обработка канавок grooving Артикул part number f s d Ширина канавки width of circlip b + 0.03 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC016.0150 – 1.50 10.2 5.4 11 4.3 16 R/LMC016.0200 – 2.00 10.2 5.4 11 4.3 16 R/LMC016.0250 – 2.50 10.2 5.4 11 4.3 16 616 R/LMC016.0300 – 3.00 10.2 5.4 11 4.3 16 R/LMC016.0350 – 3.50 10.2 5.4 11 4.3 16 R/LMC016.0400 – 4.00 10.2 5.4 11 4.3 16 DW41L (=TIALN) Ø 18 mm Обработка канавок grooving R/LMC018.0150 1.50 12.0 5.6 11 6.0 18 R/LMC018.0200 2.00 12.0 5.6 11 6.0 18 R/LMC018.0250 2.50 12.0 5.6 11 6.0 18 618 R/LMC018.0300 3.00 12.0 5.6 11 6.0 18 R/LMC018.0350 3.50 12.0 5.6 11 6.0 18 R/LMC018.0400 4.00 12.0 5.6 11 6.0 18 DW41L (=TIALN) Ø 20 mm Обработка канавок grooving R/LMC020.0150 1.50 14.0 5.6 11 8.0 20 R/LMC020.0200 2.00 14.0 5.6 11 8.0 20 R/LMC020.0250 2.50 14.0 5.6 11 8.0 20 618 R/LMC020.0300 3.00 14.0 5.6 11 8.0 20 R/LMC020.0350 3.50 14.0 5.6 11 8.0 20 R/LMC020.0400 4.00 14.0 5.6 11 8.0 20 DW41L (=TIALN) Для державки тип 616: for use with toolholder 618: см. стр. 103 - 106 see p. 103 - 106 Пример заказа: für rechte Ausführung: order-example: RMC016.0150/DW41L righthand version and grade DW41L: RMC016.0150/DW41L 111 108-123-MC.indd 5 108-123-MC.indd 5 12.03.2014 15:20:45 12.03.2014 15:20:45 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
