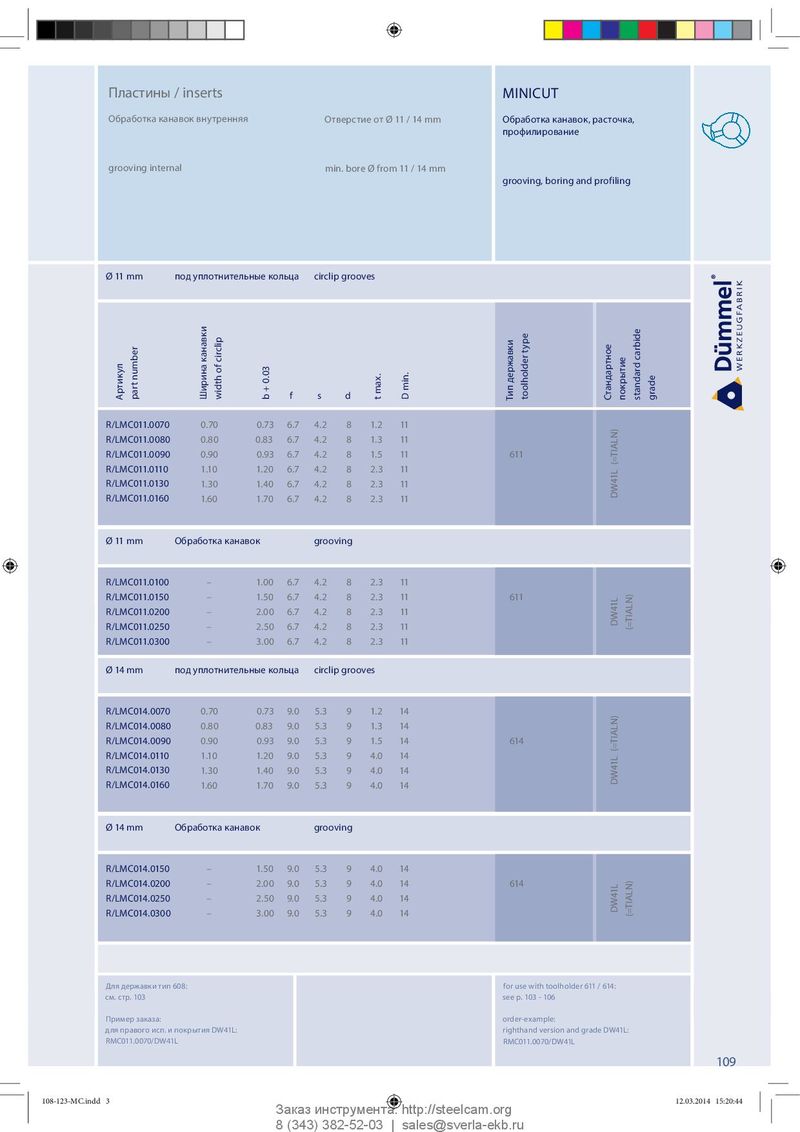

Общий каталог Dümmel 2014 - страница 106

Пластины / inserts MINICUT Обработка канавок внутренняя Отверстие от Ø 11 / 14 mm Обработка канавок, расточка, профилирование grooving internal min. bore Ø from 11 / 14 mm grooving, boring and profiling Ø 11 mm под уплотнительные кольца circlip grooves Артикул part number f s d Ширина канавки width of circlip b + 0.03 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC011.0070 0.70 0.73 6.7 4.2 8 1.2 11 R/LMC011.0080 0.80 0.83 6.7 4.2 8 1.3 11 R/LMC011.0090 0.90 0.93 6.7 4.2 8 1.5 11 611 R /LMC011.0110 1.10 1.20 6.7 4.2 8 2.3 11 R/LMC011.0130 1.30 1.40 6.7 4.2 8 2.3 11 R/LMC011.0160 1.60 1.70 6.7 4.2 8 2.3 11 DW41L (=TIALN) Ø 11 mm Обработка канавок grooving R/LMC011.0100 – 1.00 6.7 4.2 8 2.3 11 R/LMC011.0150 – 1.50 6.7 4.2 8 2.3 11 611 R/LMC011.0200 – 2.00 6.7 4.2 8 2.3 11 R/LMC011.0250 – 2.50 6.7 4.2 8 2.3 11 DW41L (=TIALN) R/LMC011.0300 – 3.00 6.7 4.2 8 2.3 11 Ø 14 mm под уплотнительные кольца circlip grooves R/LMC014.0070 0.70 0.73 9.0 5.3 9 1.2 14 R/LMC014.0080 0.80 0.83 9.0 5.3 9 1.3 14 R/LMC014.0090 0.90 0.93 9.0 5.3 9 1.5 14 614 R/LMC014.0110 1.10 1.20 9.0 5.3 9 4.0 14 R/LMC014.0130 1.30 1.40 9.0 5.3 9 4.0 14 R/LMC014.0160 1.60 1.70 9.0 5.3 9 4.0 14 DW41L (=TIALN) Ø 14 mm Обработка канавок grooving R/LMC014.0150 – 1.50 9.0 5.3 9 4.0 14 R/LMC014.0200 – 2.00 9.0 5.3 9 4.0 14 614 R/LMC014.0250 – 2.50 9.0 5.3 9 4.0 14 R/LMC014.0300 – 3.00 9.0 5.3 9 4.0 14 DW41L (=TIALN) Для державки тип 608: for use with toolholder 611 / 614: см. стр. 103 see p. 103 - 106 Пример заказа: order-example: для правого исп. и покрытия DW41L: righthand version and grade DW41L: RMC011.0070/DW41L RMC011.0070/DW41L 109 108-123-MC.indd 3 108-123-MC.indd 3 12.03.2014 15:20:44 12.03.2014 15:20:44 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
