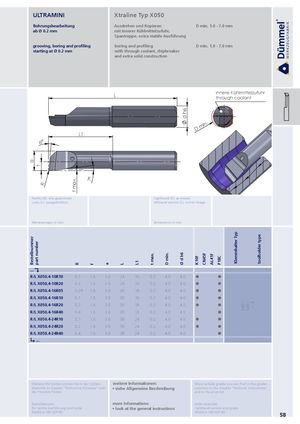

aBestellnummer f Rpart number t max.R 7°f a L L1 t max. D min. d h6Ø d h6 K10F CN45F AL41F P18C Klemmhalter Typ 640.∙∙∙ 645.∙∙∙ ∙∙∙.4 toolholder type ULTRAMINI Xtraline Typ X050 Bohrungsbearbeitung Ausdrehen und Kopieren D min. 1.0 - 7.0 mm ab Ø 0.2 mm mit innerer Kühlmittelzufuhr, Spantreppe, extra stabile Ausführung grooving, boring and profiling boring and profiling D min. 1.0 - 7.0 mm starting at Ø 0.2 mm with through coolant, chipbreaker and extra solid construction L innere Kühlmittelzufuhrthrough coolant D min. L1 6° Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm ... ↴ R/L X050.4-10R10 0.1 1.6 3.6 24 10 0.2 4.0 4.0   R/L X050.4-10R20 0.2 1.6 3.6 24 10 0.2 4.0 4.0   R/L X050.4-16R05 0.05 1.6 3.6 30 16 0.2 4.0 4.0   R/L X050.4-16R10 0.1 1.6 3.6 30 16 0.2 4.0 4.0   R/L X050.4-16R20 0.2 1.6 3.6 30 16 0.2 4.0 4.0   R/L X050.4-16R40 0.4 1.6 3.6 30 16 0.2 4.0 4.0  R/L X050.4-24R10 0.1 1.6 3.6 38 24 0.2 4.0 4.0   R/L X050.4-24R20 0.2 1.6 3.6 38 24 0.2 4.0 4.0   R/L X050.4-24R40 0.4 1.6 3.6 38 24 0.2 4.0 4.0  ↳ ... Weitere HM Sorten können Sie in der Sorten- weitere Informationen: More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und • siehe Allgemeine Beschreibung summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: more informations: order-example: für rechte Ausführung und Sorte • look at the general instructions righthand version and grade RX050.4-10R10/P18C RX050.4-10R10/P18C 58
