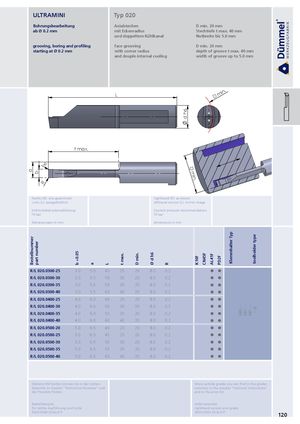

aBestellnummer bpart number R b +0.05 a L t max. D min. Ø d h6 R d h6 K10F CN45F AL41F PD2F Klemmhalter Typ 680.∙∙∙ 681.∙∙∙ 687.∙∙∙ toolholder type∙∙∙.8 D min. ULTRAMINI Typ 020 Bohrungsbearbeitung Axialstechen D min. 20 mm ab Ø 0.2 mm mit Eckenradius Stechtiefe t max. 40 mm und doppeltem Kühlkanal Nutbreite bis 5.0 mm grooving, boring and profiling face grooving D min. 20 mm starting at Ø 0.2 mm with corner radius depth of groove t max. 40 mm and douple internal cooling width of groove up to 5.0 mm L D min. t max. R Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Kühlmitteldruckempfehlung Coolant pressure recommendation 70 bar 70 bar Abmessungen in mm dimensions in mm R/L 020.0300-25 3.0 5.5 45 25 20 8.0 0.2   R/L 020.0300-30 3.0 5.5 50 30 20 8.0 0.2   R/L 020.0300-35 3.0 5.5 55 35 20 8.0 0.2   R/L 020.0300-40 3.0 5.5 60 40 20 8.0 0.2   R/L 020.0400-25 4.0 6.0 45 25 20 8.0 0.2   R/L 020.0400-30 4.0 6.0 50 30 20 8.0 0.2   R/L 020.0400-35 4.0 6.0 55 35 20 8.0 0.2   R/L 020.0400-40 4.0 6.0 60 40 20 8.0 0.2   R/L 020.0500-20 5.0 6.5 40 20 20 8.0 0.2   R/L 020.0500-25 5.0 6.5 45 25 20 8.0 0.2   R/L 020.0500-30 5.0 6.5 50 30 20 8.0 0.2   R/L 020.0500-35 5.0 6.5 55 35 20 8.0 0.2   R/L 020.0500-40 5.0 6.5 60 40 20 8.0 0.2   Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade R020.0300-25/AL41F R020.0300-25/AL41F 120
