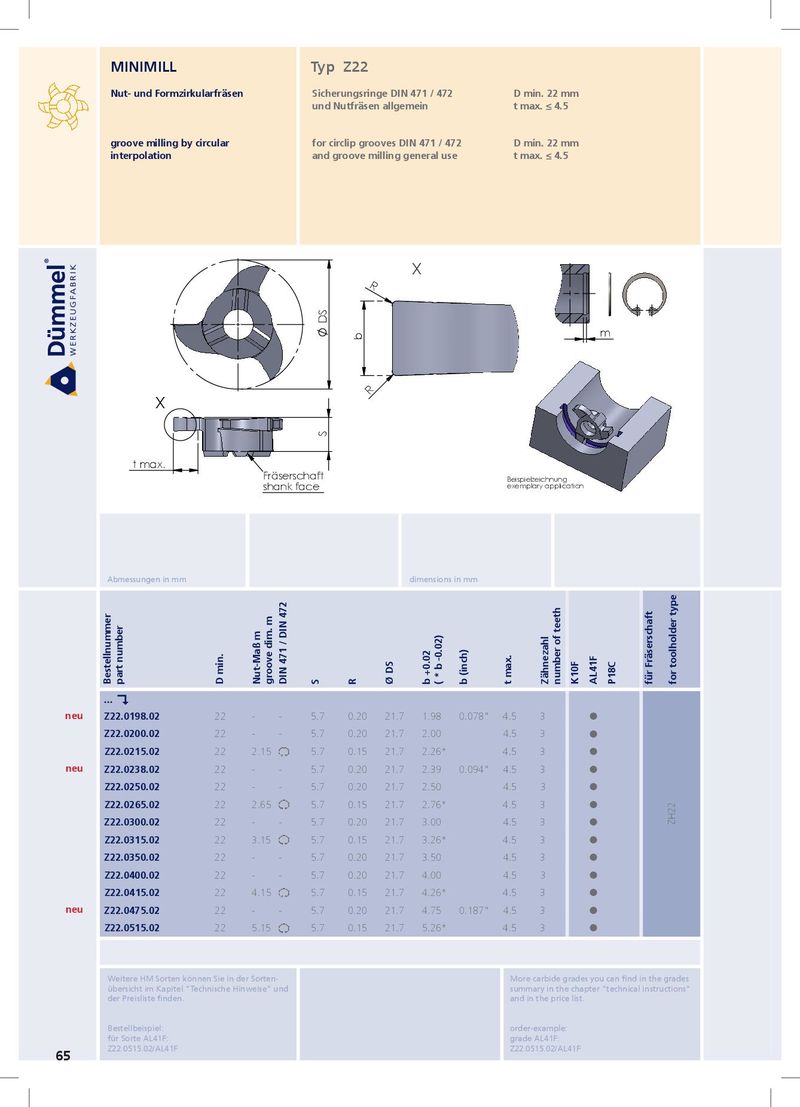

MINIMILL Typ Z22 Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472 D min. 22 mm und Nutfräsen allgemein t max. ≤ 4.5 groove milling by circular for circlip grooves DIN 471 / 472 D min. 22 mm interpolation and groove milling general use t max. ≤ 4.5 X R DS m b R X S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S R Ø DS b +0.02 ( * b -0.02) b (inch) t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type ... ↴ neu Z22.0198.02 22 - - 5.7 0.20 21.7 1.98 0.078" 4.5 3 ˜ Z22.0200.02 22 - - 5.7 0.20 21.7 2.00 4.5 3 ˜ Z22.0215.02 22 2.15 5.7 0.15 21.7 2.26* 4.5 3 ˜ neu Z22.0238.02 22 - - 5.7 0.20 21.7 2.39 0.094" 4.5 3 ˜ Z22.0250.02 22 - - 5.7 0.20 21.7 2.50 4.5 3 ˜ Z22.0265.02 22 2.65 5.7 0.15 21.7 2.76* 4.5 3 ˜ Z22.0300.02 22 - - 5.7 0.20 21.7 3.00 4.5 3 ˜ ZH22 Z22.0315.02 22 3.15 5.7 0.15 21.7 3.26* 4.5 3 ˜ Z22.0350.02 22 - - 5.7 0.20 21.7 3.50 4.5 3 ˜ Z22.0400.02 22 - - 5.7 0.20 21.7 4.00 4.5 3 ˜ Z22.0415.02 22 4.15 5.7 0.15 21.7 4.26* 4.5 3 ˜ neu Z22.0475.02 22 - - 5.7 0.20 21.7 4.75 0.187" 4.5 3 ˜ Z22.0515.02 22 5.15 5.7 0.15 21.7 5.26* 4.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z22.0515.02/AL41F Z22.0515.02/AL41F 65
