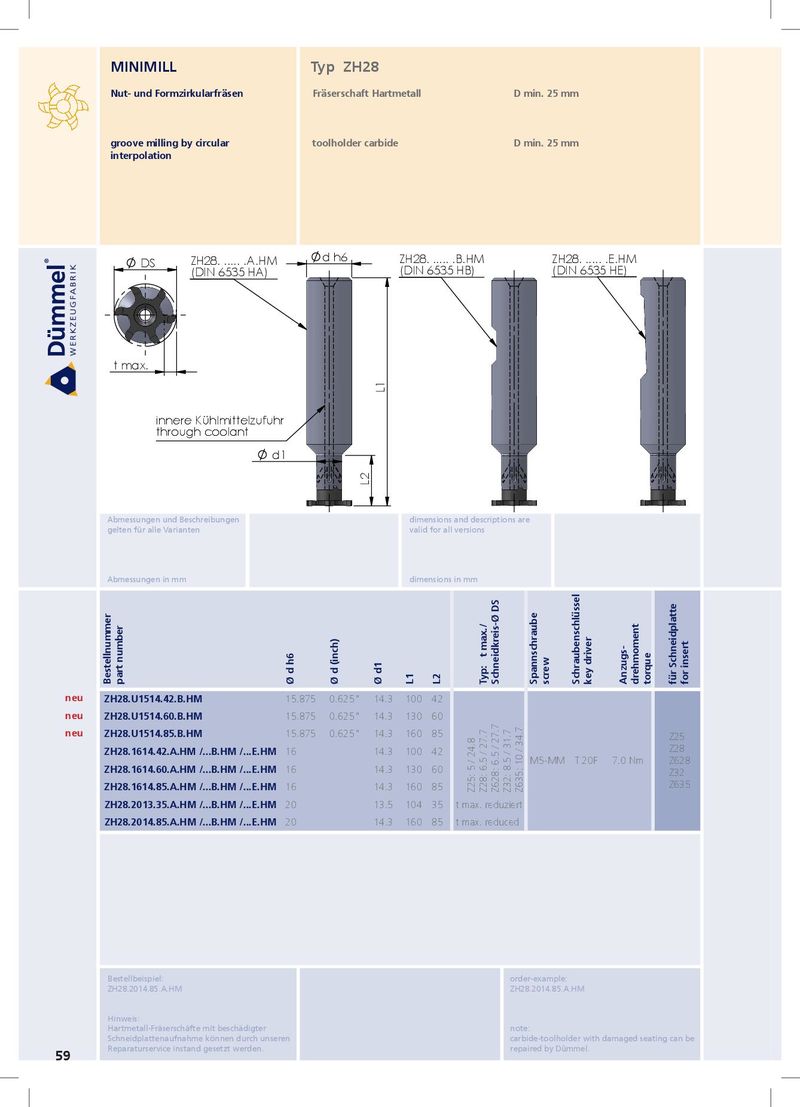

MINIMILL Typ ZH28 Nut- und Formzirkularfräsen Fräserschaft Hartmetall D min. 25 mm groove milling by circular toolholder carbide D min. 25 mm interpolation d h6 ZH28. ..... .A.HM ZH28. ..... .B.HM ZH28. ..... .E.HM DS (DIN 6535 HA) (DIN 6535 HB) (DIN 6535 HE) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and descriptions are gelten für alle Varianten valid for all versions Abmessungen in mm dimensions in mm Bestellnummer part number Ø d h6 Ø d (inch) Ø d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte for insert neu ZH28.U1514.42.B.HM 15.875 0.625" 14.3 100 42 neu ZH28.U1514.60.B.HM 15.875 0.625" 14.3 130 60 neu ZH28.U1514.85.B.HM 15.875 0.625" 14.3 160 85 Z25 ZH28.1614.42.A.HM /...B.HM /...E.HM 16 14.3 100 42 Z28 M5-MM T 20F 7.0 Nm Z628 ZH28.1614.60.A.HM /...B.HM /...E.HM 16 14.3 130 60 Z32 ZH28.1614.85.A.HM /...B.HM /...E.HM 16 14.3 160 85 Z635 Z25: 5 / 24.8 Z28: 6.5 / 27.7 Z628: 6.5 / 27.7 Z32: 8.5 / 31.7 Z635: 10 / 34.7 ZH28.2013.35.A.HM /...B.HM /...E.HM 20 13.5 104 35 t max. reduziert ZH28.2014.85.A.HM /...B.HM /...E.HM 20 14.3 160 85 t max. reduced Bestellbeispiel: order-example: ZH28.2014.85.A.HM ZH28.2014.85.A.HM Hinweis: Hartmetall-Fräserschäfte mit beschädigter note: Schneidplattenaufnahme können durch unseren carbide-toolholder with damaged seating can be Reparaturservice instand gesetzt werden. repaired by Dümmel. 59
