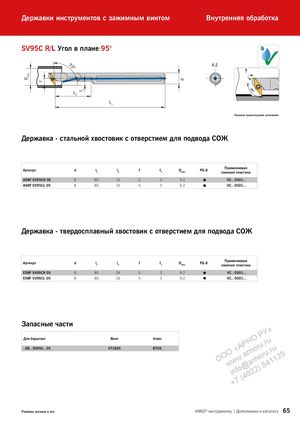

Dmin f f1 d Державки инструментов с зажимным винтом Внутренняя обработка SV95C R/L Угол в плане:95° 95° A,E ✓ L2 L1 Показано правостороннее исполнение Державка - стальной хвостовик с отверстием для подвода СОЖ Артикул d l1 l2 f f1 Dмин. PG 8 Применяемаясменная пластина A08F SV95CR 05 8 80 15 5 3 9,2  VC.. 0501... A08F SV95CL 05 8 80 15 5 3 9,2  VC.. 0501... Державка - твердосплавный хвостовик с отверстием для подвода СОЖ Артикул d l1 l2 f f1 Dмин. PG 8 Применяемаясменная пластина E08F SV95CR 05 8 80 26 5 3 9,2  VC.. 0501... E08F SV95CL 05 8 80 26 5 3 9,2  VC.. 0501... Запасные части Для борштанг..08.. SV95C.. 05 Винт КлючVT1605BT05 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 65
