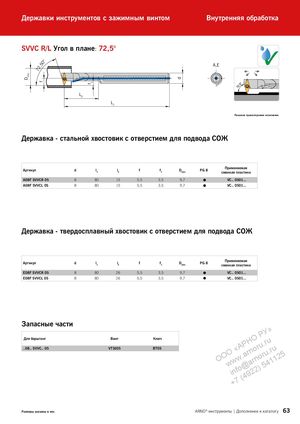

Каталог ARNO оснастка для автоматов продольного точения - страница 61

Dmin 72.50°f f1 d Державки инструментов с зажимным винтом Внутренняя обработка SVVC R/L Угол в плане: 72,5° A,E ✓ L2 L1 Показано правостороннее исполнение Державка - стальной хвостовик с отверстием для подвода СОЖ Артикул d l1 l2 f f1 Dмин. PG 8 Применяемаясменная пластина A08F SVVCR 05 8 80 15 5,5 3,5 9,7  VC.. 0501... A08F SVVCL 05 8 80 15 5,5 3,5 9,7  VC.. 0501... Державка - твердосплавный хвостовик с отверстием для подвода СОЖ Артикул d l1 l2 f f1 Dмин. PG 8 Применяемаясменная пластина E08F SVVCR 05 8 80 26 5,5 3,5 9,7  VC.. 0501... E08F SVVCL 05 8 80 26 5,5 3,5 9,7  VC.. 0501... Запасные части Для борштанг..08.. SVVC.. 05 Винт КлючVT1605BT05 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 63
