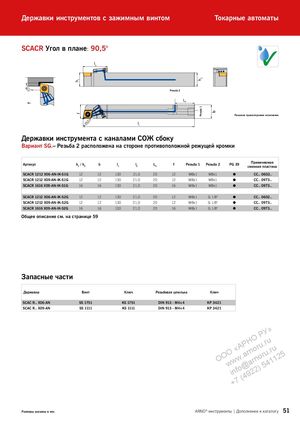

h1f 90,5° h2 Резьба 1 Державки инструментов с зажимным винтом Токарные автоматы SCACR Угол в плане: 90,5° l2 ✓ 90,5° Резьба 2 L4 Показано правостороннее исполнение l1 Державки инструмента с каналами СОЖ сбоку Вариант SG.– Резьба 2 расположена на стороне противоположной режущей кромки Артикул h1 / h2 b l1 l2 L4 f Резьба 1 Резьба 2 PG 39 Применяемаясменная пластина SCACR 1212 X06-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1  CC.. 0602.. SCACR 1212 X09-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1  CC.. 09T3.. SCACR 1616 X09-AN-IK-S1G 16 16 130 21,0 20 16 M8x1 M8x1  CC.. 09T3.. SCACR 1212 X06-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8"  CC.. 0602.. SCACR 1212 X09-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8"  CC.. 09T3.. SCACR 1616 X09-AN-IK-S2G 16 16 130 21,0 20 16 M8x1 G 1/8"  CC.. 09T3.. Общее описание см. на странице 59 Запасные части Державка Винт Ключ Резьбовая шпилька Ключ SCAC R.. X06-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421 SCAC R.. X09-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 51
