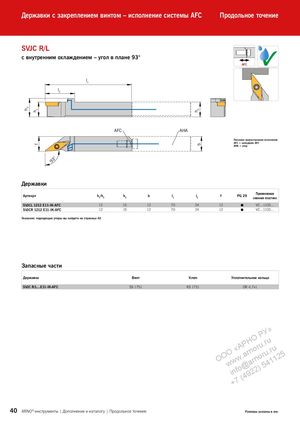

h3 h1f 93° h2b Державки с закреплением винтом – исполнение системы AFC Продольное точение SVJC R/L с внутренним охлаждением – угол в плане 93° AFC ✓ L l1 l2 AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор Державки Артикул h1/h2 h3 b l1 l2 f PG 29 Применяемаясменная пластина SVJCL 1212 E11-IK-AFC 12 15 12 70 24 12  VC...1103... SVJCR 1212 E11-IK-AFC 12 15 12 70 24 12  VC...1103... Указание: подходящие упоры вы найдете на странице 42 Запасные части Державка Винт Ключ Уплотнительное кольцо SVJC R/L...E11-IK-AFC SS 1751 KS 1751 OR 4,7x1 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 40 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
