Каталог ARNO оснастка для автоматов продольного точения - страница 31

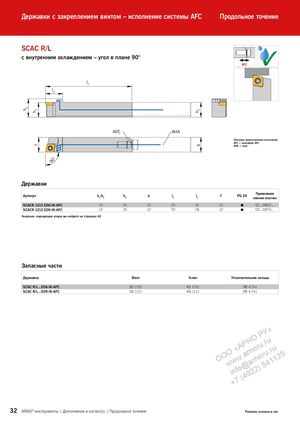

h3 h1f h2b Державки с закреплением винтом – исполнение системы AFC Продольное точение SCAC R/L с внутренним охлаждением – угол в плане 90° AFC ✓ L l1 l2 AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор 90° Державки Артикул h1/h2 h3 b l1 l2 f PG 29 Применяемаясменная пластина SCACR 1212 E06-IK-AFC 12 15 12 70 14 12  CC...0602... SCACR 1212 E09-IK-AFC 12 15 12 70 18 12  CC...09T3... Указание: подходящие упоры вы найдете на странице 42 Запасные части Державка Винт Ключ Уплотнительное кольцо SCAC R/L...E06-IK-AFC SS 1751 KS 1751 OR 4,7x1 SCAC R/L...E09-IK-AFC SS 1111 KS 1111 OR 4,7x1 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 32 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
