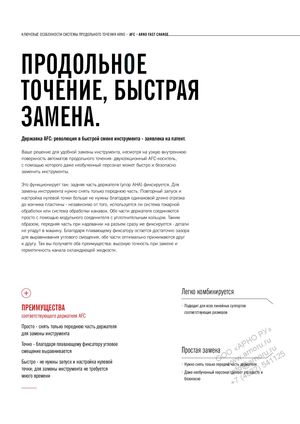

Каталог ARNO оснастка для автоматов продольного точения - страница 25

КЛЮЧЕВЫЕ ОСОБЕННОСТИ СИСТЕМЫ ПРОДОЛЬНОГО ТОЧЕНИЯ ARNO – AFC – ARNO FAST CHANGE ПРОДОЛЬНОЕ ТОЧЕНИЕ, БЫСТРАЯ ЗАМЕНА. Державка AFC: революция в быстрой смене инструмента - заявлена на патент. Ваше решение для удобной замены инструмента, несмотря на узкую внутреннюю поверхность автоматов продольного точения: двухсекционный AFC-носитель, с помощью которого даже необученный персонал может быстро и безопасно заменить инструменты. Это функционирует так: задняя часть держателя (упор AHA) фиксируется. Для замены инструмента нужно снять только переднюю часть. Повторный запуск и настройка нулевой точки больше не нужны благодаря одинаковой длине отрезка до кончика пластины - независимо от того, используется ли система токарной обработки или система обработки канавок. Обе части держателя соединяются просто с помощью модульного соединителя с уплотнительным кольцом. Таким образом, передняя часть при надевании на разъем сразу же фиксируется - детали не упадут в машину. Благодаря плавающему фиксатору остается достаточно зазора для выравнивания углового смещения, обе части оптимально прижимаются друг к другу. Так вы получаете оба преимущества: высокую точность при замене и герметичность канала охлаждающей жидкости. Легко комбинируется ПРЕИМУЩЕСТВА ·· Подходит для всех линейных суппортов соответствующего держателя AFC соответствующих ­размеров Просто - снять только переднюю часть держателядля замены инструментаТочно - благодаря плавающему фиксатору угловоесмещение выравниваетсяБыстро - не нужны запуск и настройка нулевойточки; для замены инструмента не требуетсямного времени··П·· НДбреуаозжжоснепотансасеннояоябтуьчзетанонлмыькейонппеОаеррсеоОдннаюwлОсчiд+аwnес«лт7fьwаoАедт(е.@Рэр4aтжо9Нrапaтnер2Олоroяс2nтrо)oРuиr5.Уur4u».1ru125
