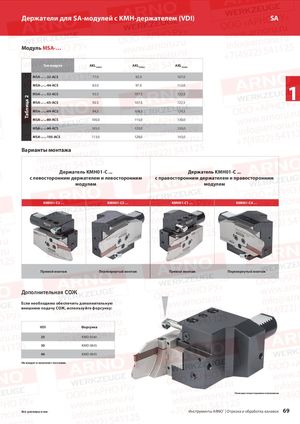

Каталог ARNO обработка канавок и отрезка 2018 - страница 69

Таблица 2 Держатели для SA-модулей с KMH-держателем (VDI) SA Модуль MSA-… Тип модуля AKL VDI25 AKL VDI30 AKL VDI40 MSA-..-..-32-ACS 77.0 92.0 107.0 MSA-..-..-44-ACS 82.0 97.0 112.0MSA-..-..-52-ACS92.5107.5122.5 1 MSA-..-..-65-ACS 92.5 107.5 122.5 MSA-..-..-69-ACS 94,5 109,5 124,5 MSA-..-..-80-ACS 100,0 115,0 130,0 MSA-..-..-90-ACS 105,0 120,0 135,0 MSA-..-..-105-ACS 113,0 128,0 143,0 Варианты монтажа Держатель KMH01-C ... Держатель KMH01-C ... с левосторонним держателем и левосторонним с правосторонним держателем и правосторонним модулем модулем KMH01-C2 … KMH01-C3 … KMH01-C1 … KMH01-C4 … Прямой монтаж Перевернутый монтаж Прямой монтаж Перевернутый монтаж Дополнительная СОЖ Если необходимо обеспечить дополнительную внешнюю подачу СОЖ, используйте форсунку: VDI Форсунка 25 KMD 0540 30 KMD 0845 40 KMD 0845 Не входит в комплект поставки. Показано левостороннее исполнение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 69
