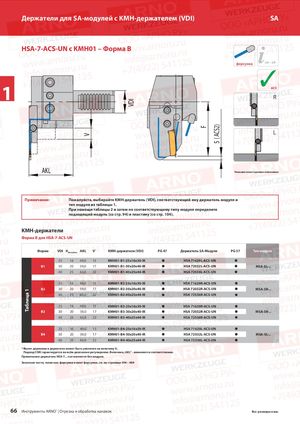

Каталог ARNO обработка канавок и отрезка 2018 - страница 66

Таблица 1 V VDI F 5 ( ACS2) Держатели для SA-модулей с KMH-держателем (VDI)  SA HSA-7-ACS-UN с KMH01 – Форма B форсуKнMкаD 114 – 119 ✓ 1 ACSR L AKL Показано левостороннее исполнение Примечание: Пожалуйста, выбирайте KMH-держатель (VDI), соответствующий ему держатель модуля и тип модуля из таблицы 1. При помощи таблицы 2 и затем по соответствующему типу модуля определите подходящий модуль (со стр. 94) и пластину (со стр. 104). KMH-держатели Форма B для HSA-7-ACS-UN Форма VDI HХвостовика AKL V * KMH-держатели (VDI) PG 47 Держатель SA-Модуля PG 37 Тип модуля 25 16 49,0 15 KMH01-B1-25x16x30-IK  HSA 71629L-ACS-UN  B1 30 20 59,0 17 KMH01-B1-30x20x40-IK  HSA 72032L-ACS-UN  MSA-SL-.. 40 25 63,0 22 KMH01-B1-40x25x44-IK  HSA 72536L-ACS-UN  25 16 49,0 15 KMH01-B2-25x16x30-IK  HSA 71629R-ACS-UN  B2 30 20 59,0 17 KMH01-B2-30x20x40-IK  HSA 72032R-ACS-UN  MSA-SR-.. 40 25 63,0 22 KMH01-B2-40x25x44-IK  HSA 72536R-ACS-UN  25 16 49,0 15 KMH01-B3-25x16x30-IK  HSA 71629R-ACS-UN  B3 30 20 59,0 17 KMH01-B3-30x20x40-IK  HSA 72032R-ACS-UN  MSA-SR-.. 40 25 63,0 22 KMH01-B3-40x25x44-IK  HSA 72536R-ACS-UN  25 16 49,0 15 KMH01-B4-25x16x30-IK  HSA 71629L-ACS-UN  B4 30 20 59,0 17 KMH01-B4-30x20x40-IK  HSA 72032L-ACS-UN  MSA-SL-.. 40 25 63,0 22 KMH01-B4-40x25x44-IK  HSA 72536L-ACS-UN  * Вылет державки в держателе может быть увеличен на величину V.. Подвод СОЖ гарантируется во всём диапазоне регулировки. Величина „AKL“ - изменяется соответственно. Примечание: держатель HSA-7... поставляется без модуля. Запасные части, такие как форсунка и винт форсунки, см. на странице 394 – 404 66 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
