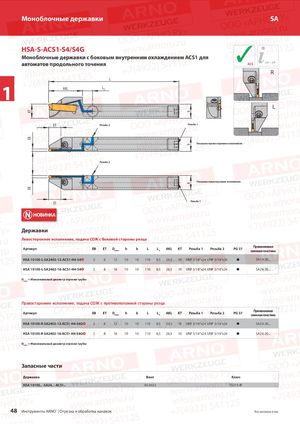

Каталог ARNO обработка канавок и отрезка 2018 - страница 48

KTEBEB hbb Моноблочные державки SA HSA-S-ACS1-S4/S4G Моноблочные державки с боковым внутренним охлаждением ACS1 для ✓ автоматов продольного точения ACS 114 – 119 R L 1 AKL L5 L ET Резьба 2 Резьба 1 Показано правостороннее исполнение Резьба 2 Показано левостороннее исполнение ET Резьба 1 НОВИНКА Державки Левостороннее исполнение, подача СОЖ с боковой стороны резца Артикул EB ET Dмакс h b L L5 AKL KT Резьба 1 Резьба 2 PG 37 Применяемаясменная пластина HSA 1010S-L-SA2402-12-ACS1-H4-S4N 2 6 12 10 10 110 8,5 24,5 10 UNF 5/16“x24 UNF 5/16“x24  SA24-20... HSA 1010S-L-SA2402-16-ACS1-H4-S4N 2 8 16 10 10 110 8,5 26,5 10 UNF 5/16“x24 UNF 5/16“x24  SA24-20... Dмакс = Максимальный диаметр отрезки трубы Правостороннее исполнение, подача СОЖ с противоположной стороны резца Артикул EB ET Dмакс h b L L5 AKL KT Резьба 1 Резьба 2 PG 37 Применяемаясменная пластина HSA 1010S-R-SA2402-12-ACS1-H4-S4GN 2 6 12 10 10 110 8,5 24,5 10 UNF 5/16“x24 UNF 5/16“x24  SA24-20... HSA 1010S-R-SA2402-16-ACS1-H4-S4GN 2 8 16 10 10 110 8,5 26,5 10 UNF 5/16“x24 UNF 5/16“x24  SA24-20... Dмакс = Максимальный диаметр отрезки трубы Запасные части Державка Винт Ключ HSA 1010S.. -SA24.. -ACS1.. AS 0022 T5215-IP 48 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
